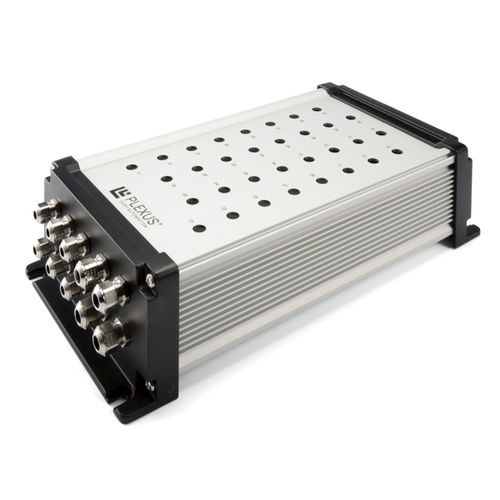

放熱器エンクロージャ AW series壁掛け組み込み式直付け
お気に入りに追加する
商品比較に追加する
特徴
- 設置
- 壁掛け, 組み込み式, 直付け
- 形状
- モジュール式
- 素材
- アルミニウム
- 応用
- 屋外用, 産業用, 制御機, 測定装置用, センサー用, 電源用
- 保護レベル
- 防水・防塵性能, IP67, EMC シールド, EMI シールド
- その他の特徴
- 放熱器
- 幅
最大: 206 mm
(8.1 in)最少: 55 mm
(2.2 in)- 高さ
最大: 87 mm
(3.4 in)最少: 39 mm
(1.5 in)- 奥行き
最大: 310 mm
(12.2 in)最少: 65 mm
(2.56 in)
詳細
IP67の高い防水性とヒートシンクの放熱効果を兼ね備えたアルミケースです。
フランジ足付で壁付が容易です。
WH(幅・高さ)寸法が8サイズ、D(奥行)寸法が50～700mmまで1mm単位で指定できるフリーサイズケースです。
ボディーフレーム内部には差込溝が付いており、基板やシャーシをスライドさせ入れる事が出来ます。
屋外用LED電源装置、データロガー、コントロールボックス、屋外用通信機器などに適しています。
サイズ指定範囲：WH(幅・高さ)寸法が8サイズ、D(奥行)寸法が50～700mmまで1mm単位
防水保護等級 : IP67 (水深1メートルで30分間水侵入が無い防水性）
タイプ：ノーマルタイプ(Nタイプ)と、シールドタイプ(Eタイプ)が選択可能
カラー指定：4タイプの色仕様が選択可能
製作納期：受注確認後、実働2日目発送
価格：PDFカタログのサイズ別標準価格表をご覧ください。
※1台から製作いたします。
※ダウンロード頂けるCAD図は代表図となります。
お客様の希望寸法に合わせてD寸法を変更してご利用下さい
