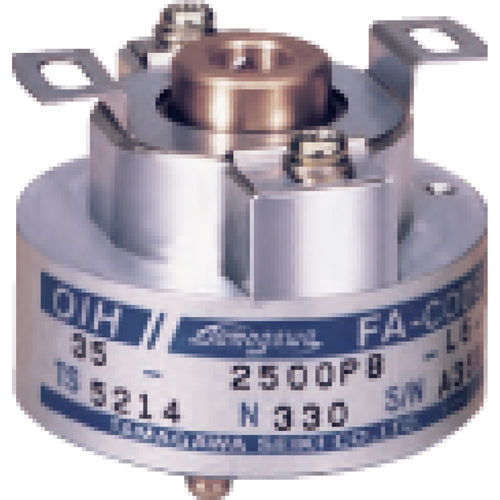

インクリメンタルロータリエンコーダ OIS85 series

光学式M12コネクタ5VDC

インクリメンタルエンコーダは、回転速度に比例した周波数のパルスを発生し、速度制御、位置制御、回転指示、工作機械やロボット、計測器などに搭載されるサーボモータのパルス発生器として使用されます。光学式インクリメンタルエンコーダは、図1に示すように回転板、固定スリット、発光ダイオード、フォトトランジスタなどで構成される。出力信号は、90度違いのA相信号とB相信号の2信号で、これによって回転方向の検出ができる。 特徴 高分解能 高信頼性 出力位相 A、B、Z、EU、EV、EW位相 最大応答周波数 576kHz 1.5MHz 2.5MHz 電源電圧 DC+5V 消費電流 250mA以下 出力形態 ラインドライバ 軸荷重 ラジアル荷重 19.6N (2kgf) アキシャル 9.8N (1kgf) 始動トルク 2.0×10-2N・m(200gf・cm以下) 保護等級 IP=52 振動 49m/s2 (5G) 衝撃 1,960m/s2 (200G) 質量 1kg以下
