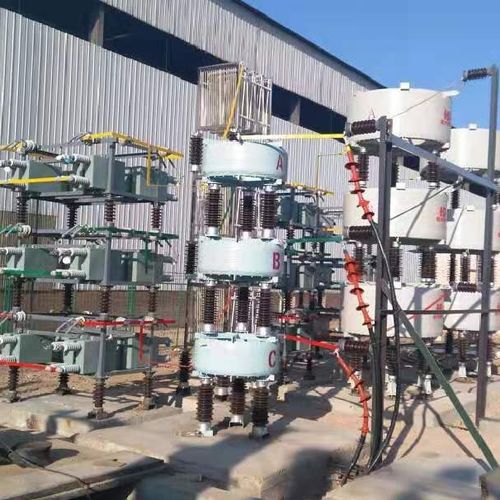

三相高調波フィルターリアクトル JTFC

高圧無効電力補償装置は、6kV、10kV、35kVの系統に使用され、系統の力率改善、電源トランスや送電線の損失低減、電源効率の向上、電源環境の改善、送変電設備の伝送容量増加などを目的として、無効電力補償のために電力系統と並列に使用されます。 高調波フィルタ装置は、高低圧電力網の第3、5、7、11、13、およびそれ以上の高調波をフィルタリングする専用のパッシブフィルタ装置です。中周波溶融、周波数変換、鉄鋼圧延、整流装置などの環境に適しています。この装置は、直列共振吸収回路を形成するインダクタとコンデンサで構成されており、負荷から発生する高調波を効果的に吸収することで、高調波電流の系統への還流を回避し、系統の高調波含有量を大幅に低減すると同時に、ユーザーの電源トランスの動作を助長し、消費電力を削減し、機器やその他の電気部品の信頼性を向上させます。 また、本装置は、一定の容量の無効電力補償を行い、負荷の動作効率を向上させます。本装置は、総合制御盤と静電容量リアクタンスフレームで構成されています。ユーザーの要求に応じて、構成された高調波フィルタリングの順序も異なります。
