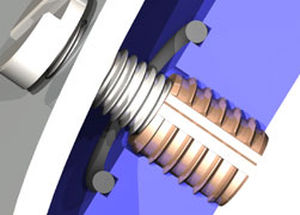

ねじ式インサート Trisert®

真ちゅう製フラット

プラスチック用高性能ねじ切りインサートプラスチック用 ねじ切りインサート Tappex Trisert® シリーズは、金型設置後のさまざまな環境およびアプリケーション基準向けに開発されました。 これには、ダブルエンド、縮小ヘッドおよびヘッドの3つの主要な設計が含まれています。すべての標準および近接リミットバリアントとして利用できます。長さは通常mmで記載されています。 Trisert®-ダブルエンド-製品は、 外部形状の長さにわたって3つのプライマリおよび3つのセカンダリ等距離切削フルートを特徴とし、他の形態のセルフタッピングインサート（「セルフスレッド」とも呼ばれる）よりもバランスの取れた切削荷重を与えます。 切削動作は、インサートの長さおよび円周にわたって、ねじ形状上のより多くの点で行われる。 両端にリードイン機能があり、インサートをいずれにでも取り付けることができるため、取り扱いが容易になります。 したがって、例えば、ボウル給餌装置が必要と判断されるボリュームでは、複雑なフライティングシステムやルーティングシステムを組み込んでインサートを向ける必要はありません。これにより、ボウル給餌がより簡単になり、プロセスツーリング全体のコストを削減できます。 外径長手方向のフルートが設置中に切削動作を起こすため、内部ねじに中断がないため、フリーランニング内部ねじ山です。 外向きの応力の軽減 — 設置プロセス中にセルフタッピングインサートの切削動作により、わずかな外向きの応力が生じます。 これは、Trisert® で絶対最小限まで低減され、より脆い材料や薄い壁部分がある場所でもインサートを使用することができます。
