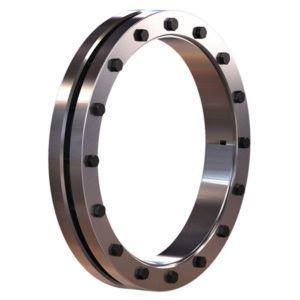

シュリンクディスク 3073 series

シュリンクディスクの主な機能は、摩擦ロックによりシャフトとハブを安全に接続することです。例えば、ドライブシャフトと中空ギアシャフトの間などです。シュリンクディスクは、ハブをシャフトに押し付けることでバックラッシュのない接続を実現します。主にトルク伝達に使用されます。 シュリンクディスクは必要な力を与えるだけで、それ自体がシャフトとハブの間に力やトルクを伝達するものではありません。したがって、力の流れを受けることはありません。 組立は、シュリンクディスクを中空軸に押し付けてからネジを締め付けて行います。 円錐面を使用することにより、内径が減少し、半径方向の圧力が蓄積されます。30xxシリーズのシュリンクディスクは、セルフロック式ではありません。そのため、クランプ力はネジ（力の制御）によって提供されます。 これにより、シャフトとハブ間のバックラッシを直接補正することができ、パス制御のシュリンクディスクではバックラッシが少なすぎたり多すぎたりして過負荷が発生することがありません。 シュリンクディスクは、取り付けの準備ができた状態で供給されます。 適切に機能し、十分に高い摩擦係数を得るためには、シャフトとハブの間の接触面にグリースがなく、乾燥していて清潔でなければなりません。シュリンクディスクの機能面、ねじ山、ねじの頭の位置には、すでに潤滑剤が塗布されています。潤滑剤はMolykote G-Rapid Plusまたは同等のものを使用してください。 内輪とハブの接触面には、組立て前にオイルを塗布するか、グリースを塗布してください。
