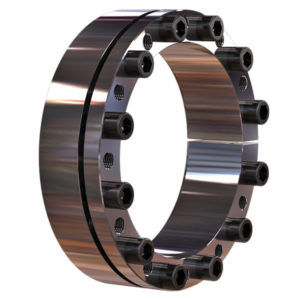

シュリンクディスク 3003 series

クランプセットの主な機能は、摩擦ロックによりシャフトとハブを安全に接続することです。例えば、シャフトとギヤハブの間などです。クランプセットは、シャフトとハブの間を拡張することで、バックラッシュのない接続を実現します。このタイプの接続は、主にトルク伝達に使用されます。 組立は、クランプセットを部品の間に挿入し、クランプネジを締め付けることで行われます。円錐面を使用することで、外径が大きくなり、内径が小さくなります。これにより、半径方向の圧力が発生します。このようにして、クランプ力はネジによって供給されます（力を制御されています）。これにより、シャフトとハブの間の遊びを直接補正することができます。 ロックアセンブリは、取り付けの準備ができた状態で供給されます。 軸とハブの接触面を清浄にし、油膜で覆ってください。潤滑油には機械油を使用してください。クランプセットの機能面、ネジ山、ネジのヘッドサポートには、すでに油膜が塗布されています。
