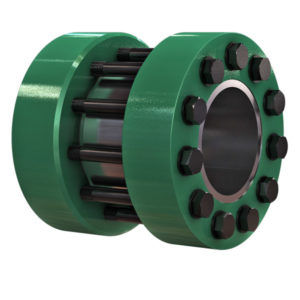

リジッド軸継手 typ WLB series

バックラッシュゼロトルク測定機能付スリーブ

リジッドシャフトカップリングの主な機能は、摩擦係合による2つのシャフト端部の安全でバックラッシュのない接続です。例えば、入力軸と出力軸の間で、主にトルクを伝達するために使用されます。シャフトカップリングは、接続スリーブと2つの外部クランプシステムで構成されており、フランジカップリングのように分離することはできません。外部クランプシステムは、シャフトの端部にスリーブを押し付けることにより、バックラッシュのない接続を実現します。これらのシステムは、必要な力を与えるだけで、それ自体はシャフトの端部間の力やモーメントを伝達しません。したがって、これらの外部クランプシステムは力の流れには含まれていませんが、これは接続スリーブにも適用されます。 組立は、カップリングをシャフトの端部に押し付け、その後、ねじ接続によってクランプすることによって行われます。 適切な機能と十分に高い摩擦係数を達成するためには、シャフトの端の接触面は、グリースがなく、乾燥しており、清潔でなければなりません。当社のシャフトカップリングは、取り付けの準備ができた状態で供給されます。外部クランプシステムの機能面だけでなく、ネジのスレッドとヘッドサポートは、すでに潤滑されているEX作品です。
