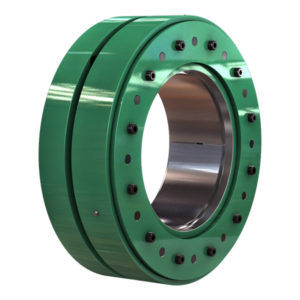

シュリンクディスク SHS standard series

シュリンクディスクの主な機能は、摩擦ロックによりシャフトとハブを安全に接続することです。例えば、ドライブシャフトと中空ギアシャフトの間などです。シュリンクディスクは、ハブをシャフトに押し付けることで、バックラッシュのない接続を実現します。 このタイプの接続は、主にトルク伝達に使用されます。シュリンクディスクは必要な力を与えるだけで、それ自体はシャフトとハブの間に力やトルクを伝達するものではありません。したがって、力の流れの中にはありません。組立は、シュリンクディスクを押すことで行われます。 中空のシャフトの上に置いて、それをクランプすることで 油圧システムを使用しています。 円錐面を使用することで、内径を小さくし、径方向の圧力を高めています。クランプが完了した後、SHSは機械的にブロックされ、油圧が解放されます。このシンプルな手順により、SHSはテストスタンド上で行われるような反復的なクランププロセスに適しています。 適切に機能し、十分に高い摩擦係数を得るためには、シャフトとハブの接触面にグリースがなく、乾燥していて清潔でなければなりません。 .シュリンクディスクの機能面には、すでに潤滑剤が塗布されています。また、シュリンクディスクとハブの接触面には、組立前に潤滑剤を塗布する必要があります。
