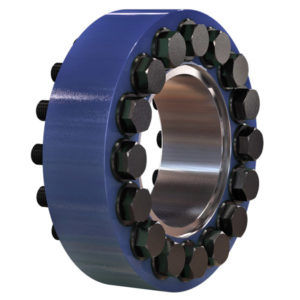

リジッド軸継手 AF series

バックラッシュゼロトルク測定機能付

リジッドフランジカップリングの主な機能は、2つのシャフトを摩擦によって安全かつバックラッシュのない状態で接続することです。例えば、ドライブシャフトと攪拌機シャフトの間などです。フランジカップリングは、フランジ部で直接分離することができます。使用される圧力リングは、フランジハブをシャフトに押し付けることでバックラッシュのない接続を実現します。このタイプの接続は、主にトルクを伝達するために使用されます。しかし、軸力や曲げモーメントの伝達にも使用できます。 シュリンク接続は、必要な力を提供するだけで、それ自体がシャフトとフランジハブ間の力やモーメントを伝達するものではありません。したがって、直接的な力の流れには含まれていません。 組立は、フランジをシャフトの端に押し付け、スラストカラーを締め付けることで行われます。その後、フランジはネジで接続されます。 フランジカップリングは、取り付けの準備ができた状態で供給されます。クランプは、標準的なねじ込み工具を使用して行われます。オプションで油圧クランプツールを使用します。 適切に機能し、十分に高い摩擦係数を達成するためには、シャフトの端とフランジのハブの間の接触面だけでなく、フランジの接触面にもグリースがなく、乾燥していて清潔でなければなりません。ネジのコーン、ネジ山、ヘッドレストの機能面には、すでに潤滑剤が塗布されています。
