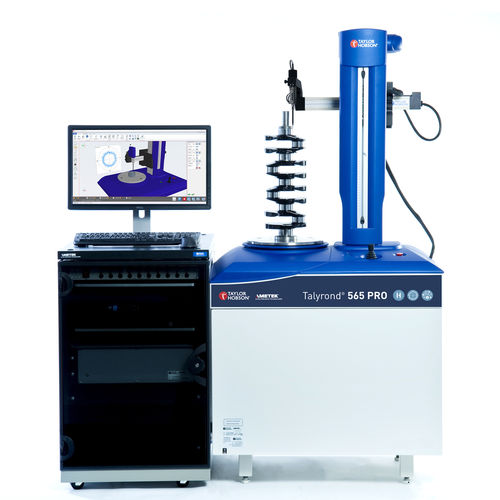

ラウンド測定機 Talyrond® 565H PRO

同心性精密ベアリング

高精度真円度機 真円度、円筒度や真直度他の測定が可能で、鋳鉄製測定機ベース部と精密加工されたコラムに低摩擦性空気軸受スピンドルを搭載し安定性と精度を兼備えた高精度真円度機 タリロンド® 565H PRO は弊社製品の中でも極めて人気の高い測定機です。装置は真円度、円筒度や真直度他の測定が可能で、鋳鉄製測定機ベースと精密加工されたコラムに低摩擦性空気軸受スピンドルを搭載し安定性と精度を兼備えた設計がなされています。 ニーズに応じてコラム高さや芯出し・水平出しの手動/自動が選択可能です。タリロンド® 565H PROは国家標準・国際標準へトレーサブルな完全な測定・解析能力を備え、最良の経済性を誇る測定機だと言えます。 主な機能 ゲージの自動キャリブレーション アーム追随モードによる自動センタリングおよびレベリング ± 0.015 µmの高精度エアベアリングスピンドル ゲージ分解能0.3 nm 300 mm、500 mm、1000 mmまたは1200 mm垂直方向真直度ユニット(コラム) アプリケーション •ボールネジ - ボールねじの接触点の全長に沿って測定を行います。 •カムシャフト - DXFまたはリフトデータとの比較が可能になります •ベアリングレース面 - 真円度測定と高調波解析が可能です。 •クランクシャフト - 真円度、真直度、円筒度だけでなく、平行度、ねじれ、表面性状、および油穴のウォッシュアウトなどの3次元表面性状の解析も可能です。 •ローラーベアリング - これにより、粗さ、形状、真円度を制御できるだけでなく、傾斜、平行度、オフセットなどの工作機械に関連する部品の位置合わせ情報を提供できます。 •流体動圧ベアリング - 真円度, トポグラフィー, 粗さ
