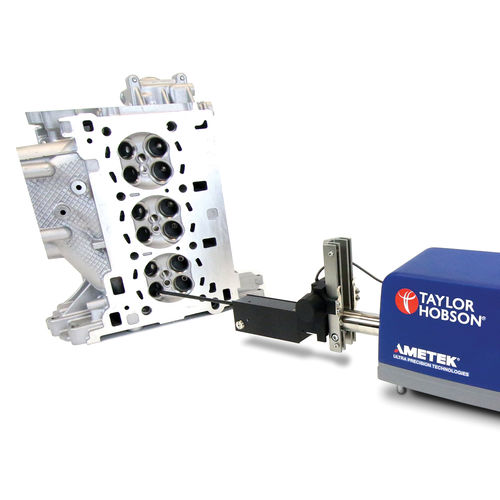

スタイレットプロフィロメータ Intra Contour

表面粗さ測定用形状測定用周辺

輪郭形状の測定と表面粗さの測定が一台で可能な、ユニークなポータブル測定機です 弊社のサートロニックDUOや サートロニックS-100シリーズ をはじめとする多くのポータブル測定機では、スキッド式と呼ばれる方式を採用しています。 この方式は装置を軽量・小型かつ安価に出来る利点があり、多くの測定機メーカーの測定機で採用されている方式です。 一方でこの方式は表面にうねりや形状が含まれる場合は測定結果に誤差が含まれる恐れがあり、またそもそもうねりや形状といった要素を測定することが出来ません。 弊社の「イントラ」型測定機は真直度データムを搭載しており、スキッドレスの測定が可能です。 他社製品でもスキッドレスを謳う製品はありますが、触針の円弧運動に起因する誤差を校正しない場合、曲面の形状測定に関しては誤差が多く含まれるものと考えられます。 テーラーホブソンでは弊社の上位機種「フォームタリサーフ®」シリーズと同一のボール校正アルゴリズムを搭載し、ボール基準での校正により触針の円弧運動を補正します。そのため形状も高精度に測定が可能です。 •イントラ・コントアの特長 •面粗さと輪郭形状を一つのゲージで測定可能 •最大32mmと幅広いZ方向測定範囲 •特許取得済ボール校正法 •高い精度を実現する精密ガラススケール •温度変化に対する高い安定性
