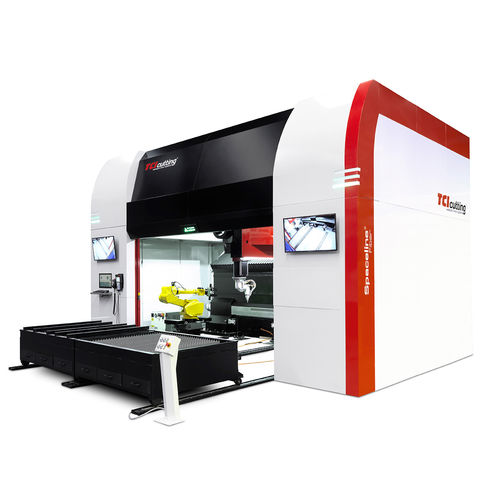

ファイバーレーザー切断機 SPACELINE

3D レーザー金属用5軸

TCIカッティングのスペースラインファイバーシリーズは、5軸ヘッドにより、3Dレーザー切断の可能性の新しい世界を開きます。 この完全ロボットシステムにより、複雑な切断も簡単に行えます。3Dカッティングヘッドを搭載した強力なアームは、同一部品のマルチアングルカッティングプログラムを作成することができ、1～3kW（最大6kW特別仕様）の出力で1G以上の加速を実現しています。 Z軸の700mmの移動量は、ロボットでも回転テーブルでも、再配置部品を切断する際に無限の可能性を提供します。 このシステムは、市場で最も完全でインテリジェントなシステムの一つです。デジタルシステムとの接続性により、比類のない生産フローを最小限のコストで実現します。 その汎用性と無限の構成により、Spacelineはあらゆる分野のニーズに対応できるマシンとなっています。 特徴 最大荷重 - 600 kg ヘッド - 1 最大同時位置決め速度 - 85 m/min 最大軸加速度 - 4.9 m/s2 機械公差VDI/DGQ3441 - ± 0.05 mm/m 繰り返し性 - ± 0.03 mm 出力 - 1.000 Wから3.000 Wまで 寸法 - 1.550x4.050x700 mm アクストラベル（X、Y、Z） - 1.550x4.050x700 mm GAP専用軸(W) - インクルーシブ ローディングテーブルのモータリゼーション - インクルーシブ ロボットによる部品のモータリゼーション - オプション 測定システム - 絶対光学ルール
