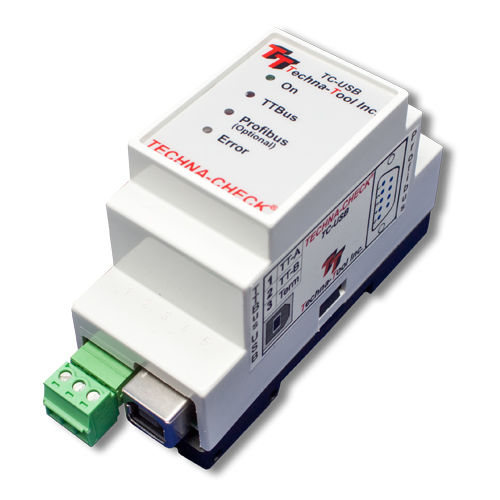

パワー監視装置 TC series

振動測定用PROFIBUS

Techna-Check®モデルTC-USBは、弊社のPWM-TTBUSシリーズ電力変換器を使用して、機械のスピンドルや軸モータの真の電力を測定するように設計されたツールモニタリングシステムです。標準的なモーター、ACサーボモーター、および可変周波数ドライブに使用することができます。テクナチェックは、工具の破損、くすみ、欠落の有無を判定します。また、加速度計とのインターフェースにより、スピンドルや治具の振動を測定し、設定された範囲内であることを確認する機能も備えています。 - USBインターフェースにより、PCに簡単かつ確実に接続 - モータ1台あたり1～128本の工具または切削工程を監視 - 1台のTC-USBデバイスに1～20台のモーターを接続可能 - オプションでProfibusに対応 - パラメータの設定はTTMONソフトウェアで行います。 - Break、Blunt、Missing、Idle監視のための独立した限界値 - リミットのカーブエンベロープ機能 - 研削盤やバランシングマシンに使用されるタッチポイントリミット TC-USBは、24vdc I/OまたはProfibusを使用してマシンコントロールに接続します。1台のTC-USBで最大20台のモーター/マシンを監視でき、各マシンは128種類の工具または切削経路を監視することが可能です。工具の選択は、通常Mコード/マルコI/Oから与えられるI/O100Tモジュールを介したバイナリ入力、またはI/O100Tを使用しないProfibusの使用により行われます。 ユニットがモニターするように指示されると、システムはスピンドルを回転させるためだけに使用される電力を測定します。これはアイドル消費としてラベル付けされます（図1）。アイドル消費電力には上限値と下限値を設定することができ、ベルトの破損やスピンドルのベアリングの不良を判断することができます。
