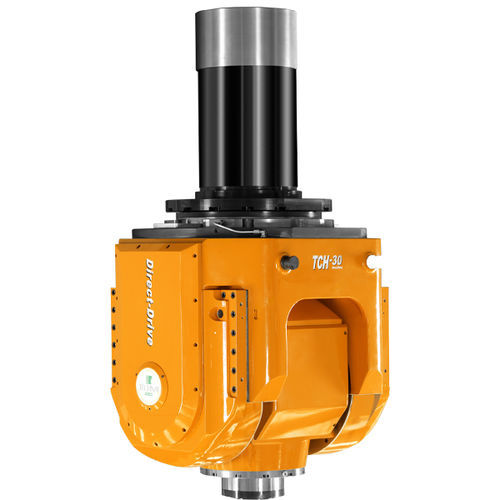

2軸方向ミリングヘッド TCH 30

連続直角CNC

重量のある5軸加工機用に最適化されたフォーク構造の2軸ヘッドで、両軸にテックナイ・ダイレクトドライブ・モーターを搭載したモジュールを統合し、最大12.000 rpm、40 kWのエレクトロスピンドル、HSK-A100ツールホルダーをご利用いただけます。 TCH 30ヘッドは、高生産性プロセス用の5軸加工機用に設計されています。エレクトロスピンドルは248Nmのトルクを発生し、最高回転数12.000rpmを可能にします。 TCH 30ヘッドは、生産性と動的性能のベストバランスを実現し、荒加工と仕上げ加工の両方が必要な5軸加工に最適です。 電力産業における大型ギアやタービン加工、金型加工における「荒加工から仕上げ加工」などは、TCH 30の典型的な応用例です。 TCH 30ヘッドの特徴は、非常に剛性の高いフォーク構造です。C軸モジュールとA軸モジュールには、油圧クランプが装備されています。 は、エレクトロスピンドルから発生する高いフライス加工力を吸収するよう適切に設計された油圧クランプ装置を備えています。 同様に、ダイレクトドライブモーターは、高トルクが要求される重切削「ライブ軸」加工用に特別に設計されています。
