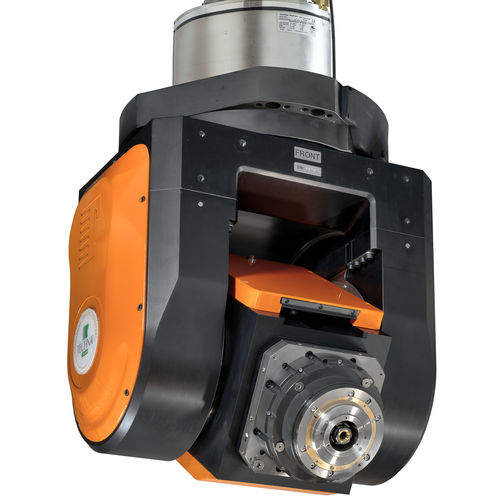

2軸方向ミリングヘッド TCH 15

CNC連続ヘビーミリング用

TCH 15 Hは、中・小型の2軸ヘッドで、ダイレクトドライブヘッドの設計におけるテックナイの最先端技術と経験を反映した技術内容となっています。 構造は、A軸にダブルモーターを搭載したフォーク型（完全対称型）で、航空構造物の金型やアルミ・複合材部品を加工する際に、いくつかのバリエーションで構成されるように適応しています。 - 拡張されたスピンドル本体と厳選された品質の電動スピンドルで金型加工を行う。 - 最もコンパクトな構成で、高出力の電動スピンドルを使用した「航空宇宙」加工用 - 複合材加工用に吸気装置とテレスコピックスリーブが用意されています。 TCH 15 H ヘッドは、最大 D190mm のボディと最大トルク 100 Nm の電動スピンドル、および HSK A 63 または HSK A100 の工具接続が可能です。 両軸にダイレクトドライブモータを搭載し、最適な性能と制御された軸の流動性を実現（フル5軸モード）。 強力な軸クランプ装置を搭載し、軸の向きとクランプによる堅牢で安定した加工を実現（5軸3+2モード） 両軸にアブソリュートエンコーダを搭載（EnDatプロトコル；DriveCliq、ファナック）。
