ローラーリニアガイド LinRoL®

ステンレススチール製V字型レ－ル大きい

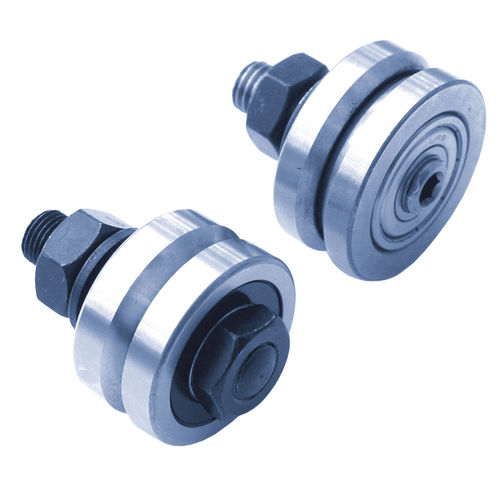

リンロールシステムは、両面または片面のガイドレール、スペーサーレール、同心・偏心ガイドローラー、両面レールに適したキャリアプレートから構成される高精度ローラーガイドシステムです。レール上のガイド面とローラーの角度が90°の90°システムと、ガイド面の角度が70°の70°システムを用意しています。90°システムには、ステンレス製のレールおよびローラーも用意されています。ローラーのV字型ガイド面は、斜めに沿った異なる半径によりワイピング効果を生み出し、レールのガイド面に付着した不純物や埃を取り除きます。ガイドレールおよびガイドローラーは、サポートレールおよびサポートローラーと組み合わせることで、固定軸受側および浮動軸受側のシステムを構築することができます。 メリット - 高精度 - 無給油運転が可能 - ガイドローラーの潤滑と密閉による寿命の延長 - レールは乾式でも使用可能、注油により走行性が向上します。 - セルフクリーニング方式 - 高トルク - ラジアル荷重3.5kN（ローラあたり）。 - 最大1.5m/secの高速送り。 - ロール抵抗が小さい（必要な駆動力が小さい）。 - レールの連続的な取り付けが可能（地面、斜めレールジョイントによる - レールとローラーの組み合わせが可能 - 縦置き、横置き、頭上置きなど、あらゆる設置が可能です。 メリット 90°システム - 外輪が1つの90°ローラーで、より大きなラジアル荷重を吸収することができます。 - 真空、食品、医療分野での使用に適した耐腐食性の高いステンレス鋼製コンポーネント 70°システムのメリット - 70°ローラーからロングボルトでシングルベアリングに簡単に交換できます。 - 最小設計サイズ BS-7012-1
