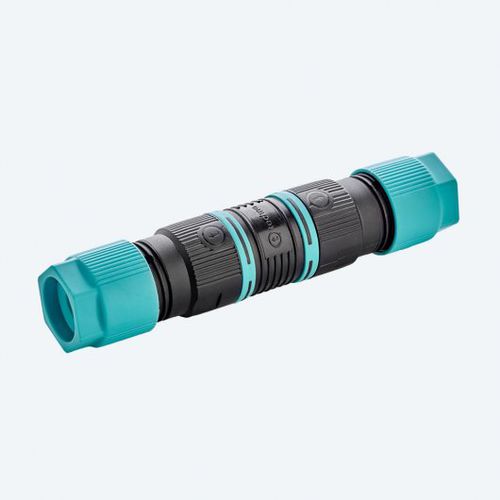

データコネクター THB.391.R4E.L

スクリュー電源AC/DC

取り付けの種類 ジョイントコネクター（再使用型/再アクセス型） 製品構成 インラインコネクター カラー ブラック/グリーン（プラスチック部品） - テクノグリーン（ゴム部品） 外形寸法 (mm) Ø 23.0 x 117.0 電気データ 接続ケーブル数 2 回路配線図 電源/信号 定格電流(AC/DC) 17.5A 定格電圧(AC/DC) AC450V 極数 4 表示方法 1-2-3-E ターミネーション ネジ 端子ネジ/締め付けトルク M3 - 最大 0.8 Nm 接続データ 多芯線導体断面積（フェルールなし） MIN (mm²) 0.50 多芯線導体断面積、フェルールなし MAX (mm²) 4.00 単線導体断面積 MIN (mm²) 0.50 固体導体断面積 MAX (mm²) 4.00 導体ストリップ長 (mm) 25.00 ケーブルシース剥き長さ (mm) 6.00 推奨するケーブルの種類 H05xxx/H07xxx ケーブル直径 MIN (mm) 7.00 ケーブル径 MAX (mm) 13.50 ケーブルグランド-コネクタの締め付けトルク 2.0 Nm ナット-ケーブルグランド締付トルク 2.5 Nm
