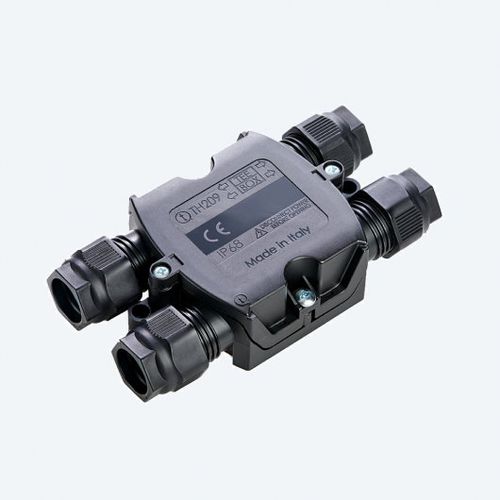

はめ込み式ジャンクションボックス THP.209.A3A

IP68プラスチック製DC

一般情報 取り付けの種類 ジョイントコネクター（再使用型/再接続型） 製品構成 ジャンクションコネクター *付属の端子台 カラー ブラック（プラスチック製部品） - テクノグリーン（ゴム製部品） 外形寸法（mm） 121.0 x 64.5 x 28.0 電気データ 接続ケーブル数 4 回路配線図 電源/信号 定格電流(AC/DC) 16A 定格電圧(AC/DC) AC450V 極数 3 表示方法 L-N-E ターミネーション ピアススクリュー *ダブルコネクションのターミナルブロック、ピアスソリューションはPVC、ネオプレン、FEPケーブルに最適です。 端子ネジ/締め付けトルク M3 - 最大 1.0 Nm 接続データ 多芯線導体断面積（フェルールなし） MIN (mm²) 0.50 多芯線導体断面積、フェルールなし MAX (mm²) 1.50 推奨されるケーブルの種類 H05xxx/H07xxx ケーブル径 MIN (mm) 7.00 ケーブル径 MAX (mm) 13.50 ナット-ケーブルグランド締め付けトルク 2.5 Nm 環境条件 IP等級 IP68 *IP68(5m/3h)の場合 IK規格 IK08 ソルトミスト ソルトミスト試験：EN60068-2-11:2000 Tマーキング T 85°C
