可視化ソフトウェア Converter 801

組み込み変換

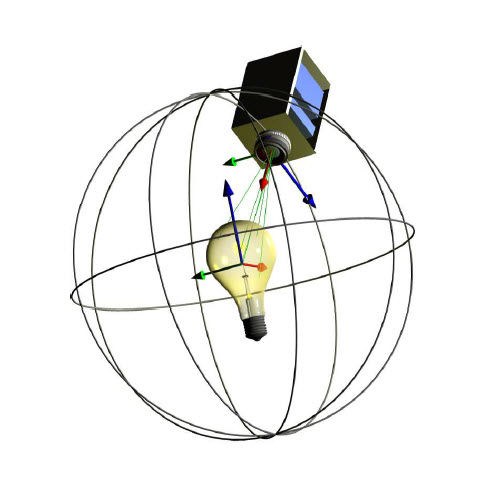

プログラムConverter801は、テクノチームのレイデータファイル(.TTR)を処理するために使用されます。異なるターゲット形状でのレイトレーシングを伴う様々なファイル形式への変換が可能です。輝度分布、輝度画像、DUTアライメント、バーンインプロトコル、外部測定装置（パワーアナライザーなど）の取得した測定値など、埋め込まれた追加情報を可視化してエクスポートすることができます。スペクトル情報の追加統合が可能です（スペクトル➔波長/光線）。 機能をご紹介します。 テクノチームのレイファイル（.TTR）に含まれるすべてのデータ（レイデータ、光度分布、輝度画像、測定対象物のアライメント、バーンインプロトコル、パワーアナライザーなどの外部機器のログ測定データ）を可視化します。 各種レイファイル形式（TM25、ASAP、Optis、LightTools、LucidShape、Zemax、TracePro、SimuLux、Photopia）の生成 基本的な幾何学（球、円柱、立方体）へのレイトレーシング レイデータの回転と変位 スペクトル情報の統合が可能（スペクトル➔光線あたりの波長 他の角度分解能での光度分布の再計算 各種フォーマットでの光度分布の出力（EULUMDAT,IES カスタマイズされたフォーマットの提供が可能 変換処理のバッチ処理 汎用外TTR交換ファイルの作成（変換パラメータの指定、内部情報の削除・編集、データシート、レポート等のデータ統合 テクノチームの光線データフォーマットにアクセスするためのAPI
