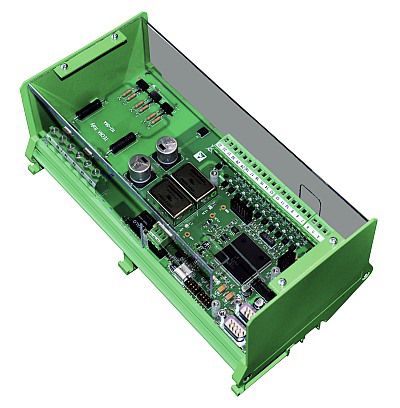

抵抗ウエルドチェッカー TE801

マイクロプロセッサー

TE801は、抵抗溶接機用のマイクロプロセッサー・ベースの溶接制御ユニットです。溶接制御ユニットの仕事は、溶接電流を調整する制御ダイオードを管理することです。 TE801コントロール・ユニットは、電力調整または定電流で動作します。最大250種類の溶接プログラムを保存でき、そのうち127種類は外部機器から直接呼び出すことができます。各プログラムは、溶接サイクルを記述するプログラム可能なパラメーターで構成されています。単純な2段階サイクルに加え、制御ユニットは溶接前電流、溶接後電流、スロープ、パルスを使用した溶接も実行できるように設計されています。 制御ダイオードによる同期制御、位相制御電流の調整。 使用範囲：200Vacから480Vac +/-10 250の溶接プログラムを保存、127は外部機器から呼び出し可能。 各プログラムは最大16パラメータまでプログラム可能。 スロープ、パルス、プリ・ウェルド、ポスト・ウェルド機能、ハーフ・サイクルでの溶接時間調整。 実効溶接電流（kA）および相対導通角の測定。 2つの動作モード：標準電流と定電流 サイクルエンド出力 デバイス・レディ出力。 スポット限界外警告出力。 溶接電流または導通角のいずれかを制限。 2レンジ（40、90kA）選択可能な電流計内蔵。 プログラム可能なカーブで電極消耗を補正するステッパー機能。 シングルサイクル。WELDおよびNO-WELD機能。 初回挿入遅延の調整 主電源周波数50/60Hzに自己調整。 絶縁RS485によるシリアル通信 TECNAプロトコルによるCAN通信 オプションフィールドバス、イーサネットボード
