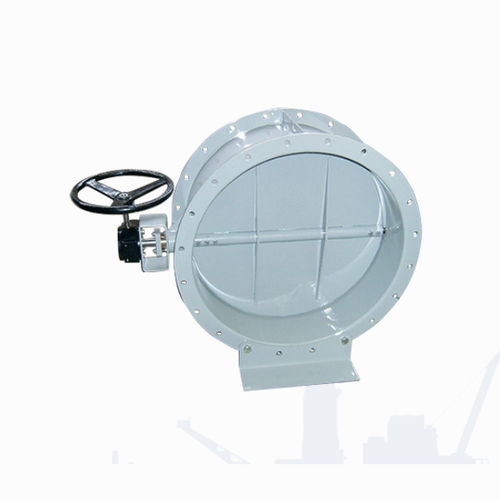

バタフライバルブ Tecwind series

手動ハンドル付きガス用空気用

設計 –特に空気および暖かいガスの輸送のために設計されている溶接されたアセンブリ記録。 – ISO 5211の標準に従う取り付けフランジ、:容易合わせるmechanichal （ギヤ ボックス）、空気の、および電気アクチュエーターを作る。 –要求あり次第塗るエポキシの塗るか、または特別な高さの温度。 –延性がある鉄およびグラファイトから成っている耐え、詰まる腺。 –他の材料要求あり次第。 一般特性 – DN 300に1200。 –働く圧力:0.5棒。 –マキシ圧力: . DN 300からDN 600: 3棒（20°C） – 1,5棒（400°C）; . DN 700からDN 1200: 2棒（20°C） – 1つの棒（400°C）。 –マキシの温度（ボディおよびディスク）: . 400°Cまでの鋼鉄S235JR; . 550°Cまでの鋼鉄A 42 CP; . 850°Cまでのステンレス鋼（AISI 310） –に従って設計しなさい:ANSI/FCI 70-2-1991。 –漏出率、クラス標準、他のクラスでIIそしてIII要求あり次第: . 記録のクラスII:0.5%; . 記録のクラスIII:0.1%。 –標準的なTECOFIに従うフランジを付けたようになった関係。他の接続の種類要求あり次第。
