アナログオシロスコープ VDS-6102A

ベンチトップ2チャンネルUSB接続

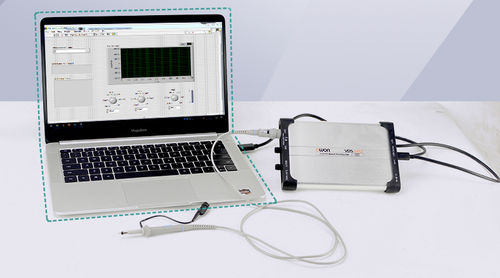

OWON新USBインターフェース 100MHZ/14bit高分解能デュアルチャネルオシロスコープ VDS6102A *デュアルチャネル超薄型デザイン *最大記憶容量10M *最大100MHzの帯域幅、最大1GSa/sのリアルタイムサンプリングレート *Windows/Linux/Android/Appleプラットフォームの二次開発に対応 測定仕様 型式：VDS 6102A 帯域幅：100MHz チャンネル：アナログ2チャンネル＋信号源出力チャンネル インスタントサンプリングレート：1GSa / sまで 立ち上がり時間: (代表値≤3.5 ns on BNC) タイムベースレンジ：5ns/div～100s/div、1～2～5ステップ サンプリングモード：ノーマルサンプリング、ピーク検出、平均サンプリング 保存深度：10M 入力カップリング：DC、AC、グランド 入力インピーダンス：1MΩ±2%、15pF±5pF並列 タイムベース精度：±25ppm 時間間隔（△T） 測定精度：シングル：±（1サンプリング間隔時間＋100ppm×読取＋0.6ns）、16平均値以上：±（1サンプリング間隔時間＋100ppm×読取＋0.4ns） 垂直感度：2mV/div～5V/div 垂直分解能：14ビット 最大入力電圧 : 40V Peak（DC + AC Peak） 帯域幅制限 : 20 MHzまで、全帯域幅 プローブ減衰係数 : 1X, 10X, 100X, 1000X チャンネル間アイソレーション : 50Hz：100: 1, 10MHz：40: 1 波形補間 : Sin(x)/x ±2 V (2 mV/div - 50 mV/div)； 変位範囲：±20V（100mV/div～500mV/div）、±40V（1V/div～5V/div） 単帯域低域特性：全帯域低域（AC結合、-3Db）≧5Hz（BNC時） DCゲイン精度：±2 トリガ方式 信号方式およびライン/フィールド周波数（ビデオトリガ方式） ：エッジトリガ、パルス幅トリガ、ビデオトリガ、スロープトリガ トリガモード：オート、ノーマル、シングル カーソル測定カーソル間電圧差(△V)、カーソル間時間差(△T)
