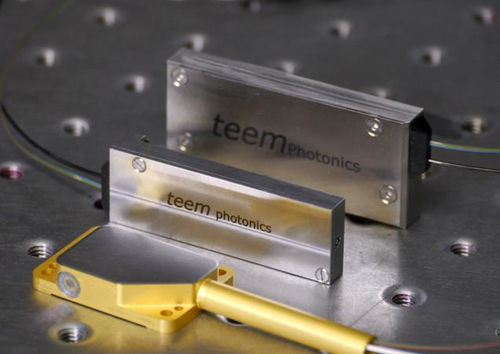

光学式干渉計 PicoMove

サブピコメーター変位測定用コンパクト高解像度

ティームフォトニクスは、ピコメータスケールの変位や振動を測定するための、コンパクトで安定した高性能な干渉計を新たに開発し、提供しています。 ティームフォトニクスの PicoMove 干渉計は、高安定性アーキテクチャのシングルチップ集積をベースにしており、超低ノイズでの計測を実現します。 目に安全な1.55µmの動作波長は、市販のテレコム光源との互換性を提供します。 また、光ビームのアライメントを容易にするため、可視光波長にも対応したセンサー設計となっています。ティームでは、低熱膨張材料や超高真空環境用のパッケージングオプションを提案しています。測定システムの電気部分（レーザー光源、ディテクタ）は、信頼性の高いファイバーピグテーリングにより遠隔操作されます。 > レーザー信号（入力ファイバーから）は、リソグラフィーで定義された一定の長さを持つ参照アームと、移動するターゲットに光を逆反射させる自由空間測定アームの2つのアームに分けられます。 > 後者のアームはターゲットの位置によって長さが変化する。2つのアームはチップ上で再結合される。 > 2つのファイバー出力から、直交する干渉信号と2つの電力基準信号が出力され、ベクトル変位計算が可能。
