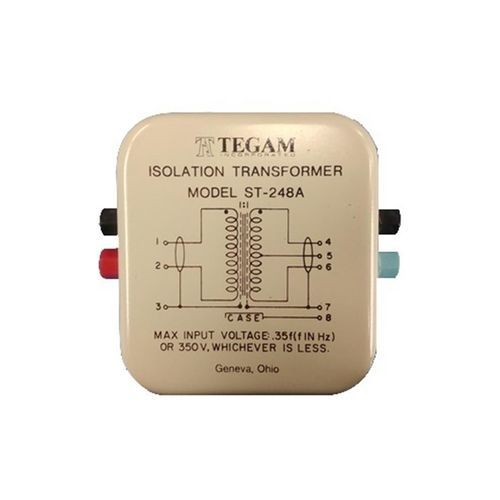

絶縁変圧器 ST-248A

乾式電子機器用

TEGAMのSTトランスは、ブリッジ回路、アイソレーション、校正アプリケーションの様々な要件を満たすように設計されています。 STユニットはアンバランスソースからバランス出力を供給するために使用できます。 これらのトランスは、ブリッジ回路でTEGAM比トランスと組み合わせ、ヌルインジケータを絶縁することができます。 ST-248Aは、アイソレーションまたは位相反転アプリケーション用に非常に正確な1:1レシオを特徴としています。 ST-248Aはまた、TEGAMレシオ・トランスフォーマーと共に使用され、特定のブリッジ・アプリケーションにおいて、計器の入力または出力に180度の位相シフトを提供します。ST-248Aは静電シールドとセンタータップ付き2次側を備えています。 技術仕様 -特殊用途トランス -1:1ターン比 -バインディングポスト終端 -周波数範囲 50-10,000 Hz -絶縁500Vテスト -400Hzでの開回路比精度 0.005 -入力インピーダンス（二次側開回路使用時）400 Hzで250,000 Ω以上 -静電シールド -センタータップ二次 -米国製
