電荷 TBOH02

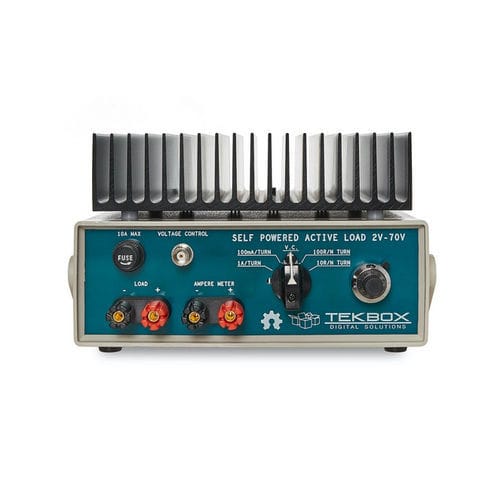

TBOH02は高精度のセルフパワー・アクティブ・ロードです。別電源を必要とせず、2Vの低電圧で動作します。定抵抗、定電流モードを備えています。ダイヤル付き10回転ポテンショメーター、レンジスイッチ、高精度リファレンスにより、電流または抵抗の正確な設定が可能です。さらに、外部電圧による制御も可能です。 設計は完全にアナログです。TBOH02を負荷として使用した電源ノイズ測定では、デジタル制御のアクティブ負荷を使用した測定とは逆に、付加的なノイズが重畳されることはありません。 TBOH02は電源測定用のアクティブ負荷としてだけでなく、パワーLEDテストや同様のアプリケーションの電流シンクや電流ソースとしても使用できます。また、外部電源が利用できない現場での試験にも便利です。 TBSOH02は2V～70Vで動作します。最大電流は10Aまでですが、冷却を追加しない場合の最大電力は25Wに制限されるので注意が必要です。ヒートシンクに取り付け可能なファン・アクセサリにより、最大定格電力は100Wに増加します。 この設計は、EDNの2005年8月号記事Precision active load operates as low as 2V（ジョエル・セットン著）に基づいている。 提供：ジョエル・セットン（フランス、クロール 仕様 動作電圧範囲：2V～70V 最大電流：10A 定格電力：最大。連続25W、追加ファン使用時連続100W レンジ0A～1A、0A～10A、1ω～10ω、10ω～100ω 外部電圧制御入力
