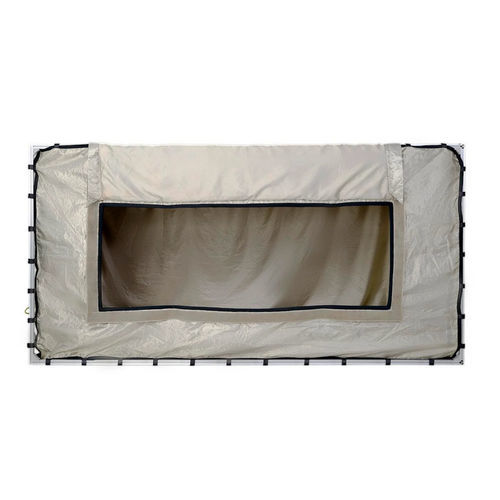

EMCテストチャンバー TBST series

感応電流刺激

シールドテントのTBST製品ラインは、EMCプリコンプライアンス測定時の周囲ノイズによる干渉を抑制するように設計されています。サイズは120 cm x 60 cm x 60 cmまたは86 cm x 49 cm x 45 cmで、LISNやTEMセルなど、あらゆるTekboxプリコンプライアンス試験装置を収容できます。 シールドテントは2層の導電性生地で構成されています。剛性の高いアルミ製プロファイルで支えられています。側面のフィルターパネルには、240V/10A主電源ACフィルター（小型テントはオプション）、汎用240V/10A AC/DCフィルター2個、スクリューキャップ付き同軸フィードスルーアダプター4個が装備されています。アクセス口は導電性のベルクロテープで密閉されています。 フレーム：20mm x 20mm押し出しアルミニウムプロファイル シールド導電布2層 シール：導電性ベルクロテープ サスペンションベルクロストラップ フィルターパネル1 x 240V/10A ACフィルター；IECソケット（小型テント用オプション） 2 x 240V/10A DCフィルター；メス・バナナ・カプラー付きケーブル N- メス・フィードスルー・コネクター3個（スクリュー・キャップ付き 1 x BNC-メス・フィードスルー・コネクター 内部ACソケット：着脱式メス・シューコ付きピグテールケーブル 減衰: 10 MHzから6 GHzの範囲で最大50 dB 重量：10.8 kg 開口寸法130 cm x 46 cm フレーム：20mm x 20mm押し出しアルミニウムプロファイル シールド導電布2層 サスペンションベルクロストラップ フィルターパネル1 x 240V/10A ACフィルター; C19ソケット 240V/10A AC/DCフィルター×2、バナナカプラー付き付属ケーブル スクリューキャップ付きN-メス同軸フィードスルーコネクター x 3 スクリューキャップ付きBNC-メス同軸フィードスルーコネクター1個 内部ACソケット：着脱式メス・シューコ付きピグテールケーブル＋C13コネクター付き各国仕様ACケーブル
