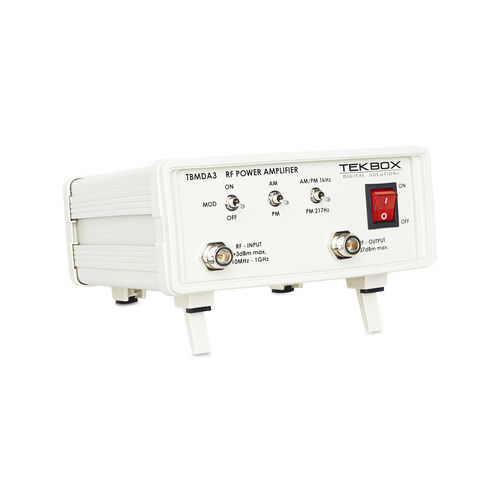

信号アンプ TBMDA3

パワー幅広バンド式

TBMDA3変調広帯域パワーアンプは、電子ビルディングブロックや製品のイミュニティ試験用の安価な信号源を作るために設計されています。スペクトラムアナライザのトラッキングジェネレータ出力で駆動するように設計されています。ゲインが高いので、トラッキング・ジェネレータの出力を最大5Wまでブーストすることができます。TBMDA3は、電子回路の敏感な場所を見つけるためにTekboxニアフィールドプローブを駆動したり、Tekbox TEMセルTBTC0を駆動する場合は550V/m、TBTC1を駆動する場合は300V/m、TBTC2を駆動する場合は150V/m、TBTC3を駆動する場合は100V/mまでの電界を発生させるのに理想的です。イミュニティ試験用の試験信号は、CW、AMまたはPM変調が可能です。その結果、TBMDA3は1kHzのAMまたはPM信号を生成する変調機能を内蔵しています。PMモードでは、携帯電話のTDMAノイズをシミュレートするために、TBMDA3は12.5%のデューティサイクルで217Hzの信号を生成することもできます。 特長 CWアンプ（変調オフ） 1 kHz、80%AM変調 1 kHz、デューティ・サイクル50%のパルス変調 217 Hz、12.5%デューティ・サイクルのパルス変調
