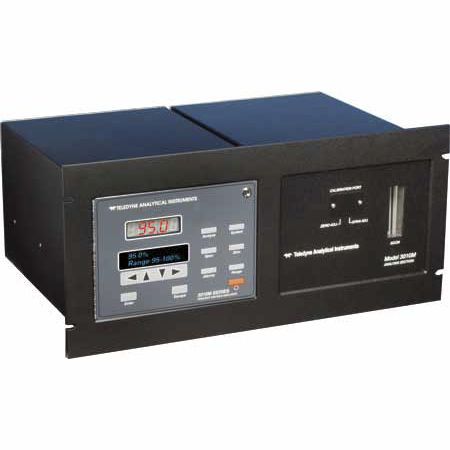

酸素分析器 3010MA

濃度卓上型常磁性

テレダイン社の3010MA型常磁性酸素濃度計は、酸素純度分析用に特別に設計されたマイクロプロセッサベースの多用途機器です。テレダイン社の3000シリーズ制御プラットフォームの確かな性能に基づき、3010MAは、費用対効果を維持しながら、ユーザーに様々な機能を提供します。 測定原理 酸素が他の気体と異なる物理的特性は、他の一般的な気体よりも著しく大きな常磁性であることです。そのため、酸素の分子は強い磁場に引き寄せられるという現象があり、この現象を利用して検出することができます。常磁性センサーは、2つの球体をダンベル状に配置し、対称的な非一様磁界中に吊り下げたものである。 周囲のガスに酸素が含まれていると、酸素の比較的強い引力によってダンベル球が磁場から回転して出てくる。ダンベルに取り付けた鏡に集光した光は、2つのフォトダイオードに非対称に反射し、電圧が変化する。この電圧差から電流が流れ、ダンベルは元の位置に戻る。この電流は酸素濃度に正比例し、ディスプレイの酸素濃度表示で示される。正しくメンテナンスされたパラマグネティックセンサーは、ほとんどあるいは全くメンテナンスすることなく、何年も使用することができます。
