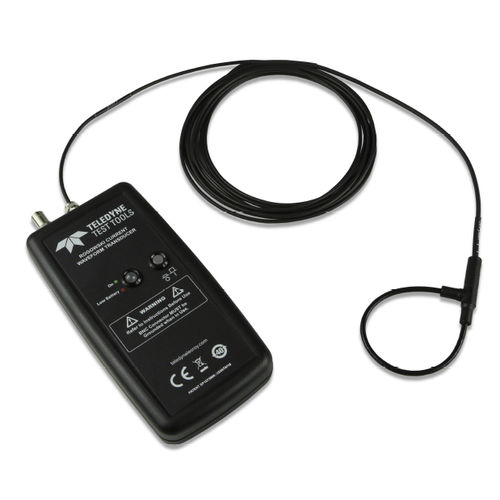

テスト用プローブ T3RC series

電流オシロスコープ用コイル用

Teledyne Test Tools ロゴスキーコイル電流プローブは、広い周波数帯域と電流測定範囲を持つ幅広い製品モデルがあり、数多くのアプリケーションプで使用できます。また、プロービングが困難な回路部分にも簡単に使用できるようになっています。 Teledyne Test Tools ロゴスキーコイル電流プローブは、広い周波数帯域と電流測定範囲を持つ幅広い製品モデルがあり、数多くのアプリケーションプで使用できます。また、プロービングが困難な回路部分にも簡単に使用できるようになっています。 プローブセンスコイルの柔軟性により、テスト対象の回路を変更せずに測定を行うことができます。わずか数pHの非常に低い挿入負荷で、回路からは絶縁された状態で、より正確な測定結果を得ることができます。 Teledyne Test Tools ロゴスキー電流プローブは、バッテリ動作とACアダプタ動作の両方に対応します。このため実験室でだけでなく、フィールドでの使用にも対応できます。 T3RC0300-UMおよびT3RC0120-UMは、わずか1.7mmの最小断面のセンスコイルを備えています。 これは、インダクタ、コンデンサ、またはTO220パッケージのMOSFETスイッチングデバイスなど電源コンポーネントの脚の周辺にプロービングする必要がある組み込み電源アプリケーションに最適です。 T3RC0600-HFおよびT3RC3000-HFは、それぞれ最大600 Aおよび3000 Aのアプリケーションをカバーする汎用ロゴスキーコイル電流プローブです。より高い周波数帯域を持ち、5 kVのピーク絶縁電圧、-40℃〜 +125℃の広い動作温度範囲を持っているため、汎用アプリケーションだけでなく、温度範囲の広い環境での試験にも最適です。 T3RC3000-LFおよびT3RC6000-LFロゴスキーコイル電流プローブは、1 Hz未満のより低い周波数に対応する性能を提供します。 低周波における性能は、低周波パルスの最大ドループが0.1％/ms以下(typ.)であり、10 kVの最高レベルのピーク絶縁電圧と、-20℃〜+100℃の広い動作温度範囲を提供します。 T3RC0060-LFは、最大測定範囲が60 A、2 kV絶縁電圧、動作温度 -20℃～+100℃の、当社の最高感度のロゴスキーコイル電流プローブです。
