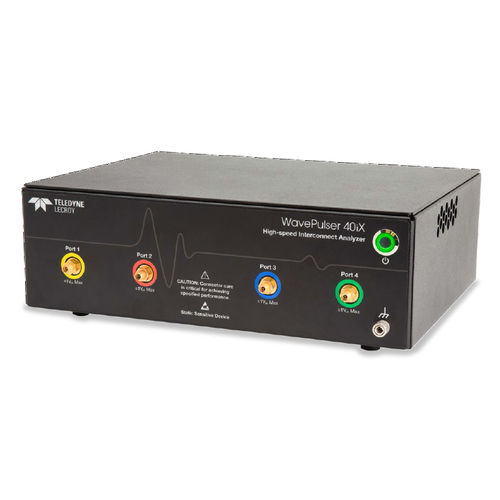

信号分析器 WavePulser 40iX series

電気回路網用テスト用周波数応答

WavePulser 40iXは、高速ハードウェア設計者およびテストエンジニアにとって理想的な測定ツールです。高機能ツールボックスを使用して１回の捕捉でSパラメータ（周波数領域）とインピーダンスプロファイル（時間領域）とを同時に解析可能で、高速インターコネクト特性評価に対する深い理解が得られます。 主な機能 •Sパラメータ DC〜40 GHz、シングルエンドおよびミックスドモード •インピーダンスプロファイル 分解能 < 1 mm、差動およびコモンモード •内部自動OSLT校正 •USB接続、小型軽量 •柔軟な測定結果表示 •フィクスチャ、コネクタ、ケーブルの影響を除去 •CTLE、DFE、FFEイコライゼーションを使用してアイパターンをエミュレート •高度なジッタ解析 S パラメータ DC〜40 GHzの周波数範囲で、シングルエンドおよびミックスドモードSパラメータ測定をサポートし、周波数特性の完全な評価が可能です。 内蔵自動校正機能は簡単かつ迅速です。WavePulser-40iX-BUNDLEに付属のOLST校正キットを使用すれば、必要に応じて測定基準面を移動できます。 インピーダンスプロファイル 空間分解能 < 1 mmで、差動インピーダンスプロファイルとコモンモードインピーダンスプロファイルの両方をサポートし、異常箇所を正確に特定します。 TDRとTDTの両機能が搭載されており、反射特性と伝達特性の両方を測定する事ができます。
