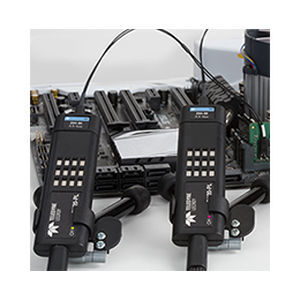

アクティブプローブ DH series

電子機器用高感度手持ち

DHシリーズ 8〜30 GHz アクティブ差動プローブ は、広い入力ダイナミックレンジ、大きなオフセットレンジ、低負荷、およびさまざまな接続オプションを備え、高い波形再現性を実現します。 主な機能 •8 GHz～30 GHz帯域幅モデル •低負荷容量と高インピーダンスにより信号への影響が最小 •様々な種類のチップ： •標準および高感度の30GHzソルダインチップ •1m リードつき広温度範囲ソルダインチップ •ミックスドシグナルプロービング用QuickLinkアダプタ •ハンドヘルド・ブラウザチップ •CrossSyncPHYプロトコルアナライザ・インタポーザにオシロスコープを直接接続するためのチップ •チップ識別機能を内蔵し、簡単なセットアップと正確な信号の再現を実現 •以下のデバッグと検証に最適： •DDR3/LPDDR3 •DDR4/LPDDR4/LPDDR4X •DDR5 •その他の高速シリアルインターフェース 30GHzまでの汎用プロービング テレダイン・レクロイのDHシリーズ8〜30 GHz差動プローブは、広帯域、広い入力範囲、大きなオフセット機能の組み合わせを提供し、シリアルデータインタフェースのデバッグからDDRメモリシステムの検証まで、あらゆる高速プロービングニーズに対応できます。 DHシリーズプローブは優れた負荷特性を提供し、プローブごとに周波数応答が微調整された上で校正されています。 超低負荷とフラットな周波数応答により、正確な測定が保証されます。 すべてのアプリケーション向けの洗練された各種チップ 30 GHzソルダインリードには3.5種類あり、汎用アプリケーション用の1 Vpp入力レンジを持つチップ、または高感度かつ超低ノイズ特性を持つチップのいずれかを選択できます。 また、長さ16 mの16 GHz広い温度範囲で使用可能なチップやXNUMX GHzブラウザチップも使用できます。またミックスド・シグナルプローブチップを接続するためのQuickLinkアダプタも利用できます。 ソルダイン、広い温度範囲、およびQuickLinkチップは、すべてのDHシリーズプローブと互換性があり、実験室で究極の柔軟性を実現するために、シリーズ内の任意のプローブ間で使いまわすことができます。 各チップには、個別の識別および校正データが含まれており、正確な信号忠実度と優れた使いやすさを提供します。
