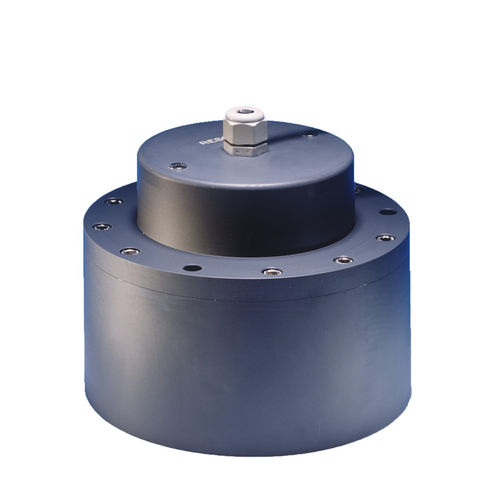

周波数トランスデューサー RESON TC 2122

モデルTC2122は、航海用および水路用エコーサウンダーシステムに最適な33kHzおよび200kHzの2周波トランスデューサーです。このトランスデューサには優れた圧電素子が使用されており、エコーサウンダーの信頼性と品質を保証します。このトランスデューサは、Teledyne RESON SW 60/28/6029ハウジングおよびTeledyne RESON スチールハウジングに適合します。 - 狭いビーム - 高い音響性能 - コンパクトな設計 - Teledyne RESON SW60/28/6029 ハウジングに適合。 - ほとんどの 33kHz および 200kHz のエコーサウンダーと電気的に互換性があります。 共振周波数： 33kHz ±2kHz 200kHz ±5kHz 送信感度：168dB ±3dB at 33KHz 174dB ±3dB at 200KHz (re 1µPa/V at 1m) 受信感度： -177dB ±3dB at 33KHz -187dB ±3dB at 200KHz (re 1µPa/V) インピーダンス：80Ω ±24Ω（33kHz, 200kHz時 ビーム幅：22°±2° at 33KHz 9,5°±1° at 200kHz ビーム形状 円錐形 最大入力：1000W/33kHz 450W/200kHz（デューティサイクル1％時） 動作深度：30m 生存深度: 50m 動作温度範囲： -2°C ～ +35°C 保管温度範囲：-30℃〜+50 空気中重量、ケーブル付き。 5kg ハウジング。 PVC ケーブル（長さとタイプ）。 33m FALMAT Type FM088095-7, 4x1 (2 x ツイストペア) PUR Jacket, WATER BLOCK、ケブラーブレイド 800ポンド破断強度（外径11mm） - ピグテール
