データコネクター 100023337

RFBNCジャック

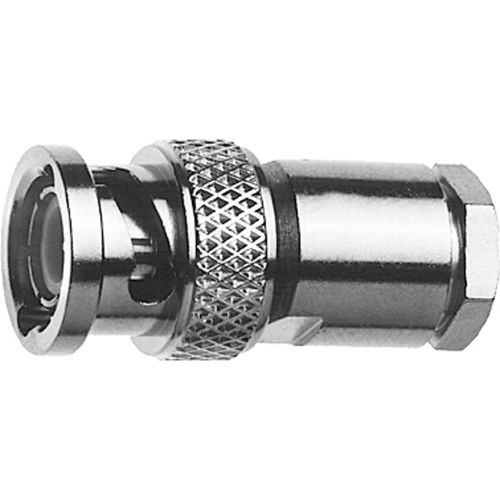

BNC ストレートプラグ はんだ・クランプ G1 (RG-58C/U) プレッシャースリーブ BNC Plg str sd/cl G1 Z50 50 Ω G1 (RG-58C/U); 1.0/2.95 AF RG-58C/U 7806A 9907 CNT-195 HPF 195 KX 15 LMR-195 WCX195 1.0/2.95 AF RG-141A/U RG-142B/U ソルダー/クランプ; プレッシャースリーブ A01 UG-88/U 1.0/2.95 AF RG-141A/U RG-142B/U BNCシリーズは、最も一般的に使用されている同軸コネクタです。バヨネットカップリング機構により、最大4GHzまで使用可能です。インピーダンスは50Ωと75Ωの両方が使用可能です。フレキシブルケーブル、コンフォーマブルケーブル、セミリジッドケーブルに対応したコネクタスタイルを用意しています。プリント基板への実装は、スルーホールはんだ付けとスルーホールプレスフィットの両方が可能です。このシリーズでは、圧着とクランプの両方のケーブル終端処理が使用されています。BNCコネクタは、信号、データ、ビデオ伝送のアプリケーションに使用されます。 BNCコネクタのプラグとジャック（嵌合）の間の嵌合面シーリングは、IP54に準拠しています。分類は、関連するシリーズの一般的な記述です。個々のコネクタは、示された値から逸脱する可能性があります。不明な点がある場合は、当社のエンジニアにご相談ください。
