データコネクター 100023733

RFBNCTNC

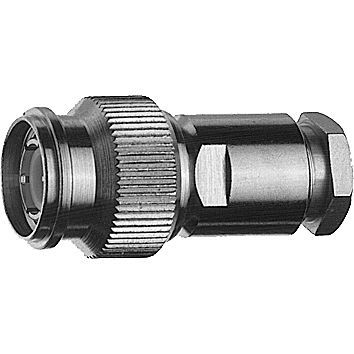

TNCストレートプラグG3（RG-178B/U） IP67 品名 - TNC Plg str sd/cl G3 Z - 50 Ω ケーブルグループ；ケーブル - G3 (RG-178B/U) KX 21A RG-178B/U RG-196A/U 備考 - はんだ/クランプ; 圧力スリーブ IP67 アセンブリ - A03 TNCシリーズは、一般的に使用されている同軸コネクタです。BNCコネクタと同サイズで、カップリング機構がネジ式になっており、11GHzまで使用することができます。インピーダンスは50Ωと75Ωの両方が使用可能です。フレキシブルケーブル、コンフォーマブルケーブル、セミリジッドケーブルに対応したコネクタスタイルを用意しています。プリント基板への取り付けは、スルーホールはんだ付けとスルーホールプレスフィットの両方が可能です。このシリーズでは、圧着とクランプの両方のケーブル終端工程が使用されます。このコネクタの用途は、耐振動性が要求される信号・データから映像伝送まで多岐にわたります。TNCは、同軸接続のための低コストな高周波ソリューションです。 TNCコネクタのプラグとジャック（嵌合）の間の嵌合面シーリングは、IP68に準拠しています。分類は、関連するシリーズの一般的な記述です。個々のコネクタは、示された値から逸脱する可能性があります。疑問がある場合は、当社のエンジニアにご相談ください。 推奨カップリングトルク - 0.46 - 0.69 Nm 耐久性（マッティング） - ≥ 500 材質：スプリングコンタクト - CuBe2; CuNi1Pb1(C97) 材質：外部導体-CuZn39Pb3 材質：その他の金属部分-CuZn39Pb3 材質：絶縁体-PTFE/PE 材質：ガスケット-シリコーン 仕上げ：内部導体 - Cu1Ni2Au0.8 仕上げ外部導体 - Cu2Ni5 仕上げその他の金属部分 - Cu2Ni5 PTFE絶縁体タイプ - 40/155/21 PE絶縁体タイプ - 40/75/21
