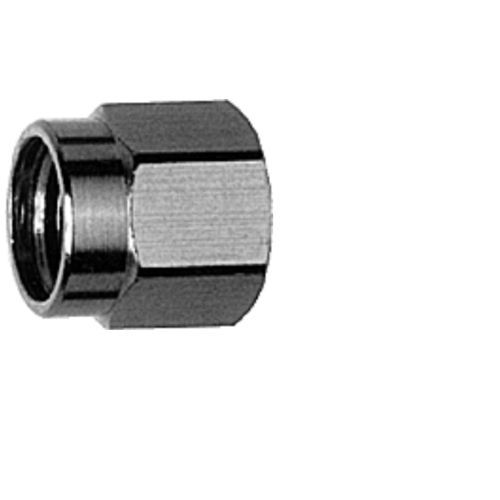

RFコネクター 100024649

ジャックSMAストレート型

SMA ストレートプラグ G10 (UT-141) 内部導体なし IP 68 品名 - SMA Plg str sd G10 custm ケーブルグループ; ケーブル - G10 (UT-141) EZ 141 1673A RG-402/U SUCOFORM 141 UT-141 フレキシフォーム402 備考 - 内部導体なし IP 68 リターンロス - typ：4 GHz： -45 dB; 6 GHz： -41 dB、10 GHz： -27 dB、18 GHz -23 dB 仕上げ - ゴールド アセンブリ - C28 SMAシリーズは、ネジ式カップリングの非常に一般的な同軸コネクタで、18GHzを超える周波数まで使用できます（タイプにより異なる）。インピーダンスは制御されています。コネクタスタイルは、フレキシブル、コンフォーマブル、セミリジッドケーブルタイプに対応しています。SMAコネクターは、プリント基板への取り付け方法として、スルーホールはんだ付け、スルーホールプレスフィット、表面実装タイプ（SMD）を用意しています。このシリーズをケーブルに接続するには、はんだ付け、圧着、クランプの各技術が使用されます。SMAの用途は、通信、衛星、試験装置などです。 SMAコネクタのプラグとジャック（嵌合）の間の嵌合面シーリングは、IP68に準拠しています。この分類は、関連するシリーズの一般的な記述です。個々のコネクタは、示された値から逸脱する可能性があります。疑問がある場合は、当社のエンジニアにご相談ください。 耐久性（嵌合） - ≥ 500 推奨カップリングトルク - 79 - 113 Ncm 材質: スプリングコンタクト - CuBe2 材質: 圧着フェルール - Cu 材質：鋸歯状ロックワッシャー-CuSn6 材質：絶縁体-PTFE 材質：ガスケット-MVQ 仕上げ：内部導体-Cu1Ni2Au1.27 仕上げ 外部導体金（標準、下一桁...1） - NiPAu 外部導体の仕上げMILゴールド（下一桁...2） - Cu1Ni2Au1.27
