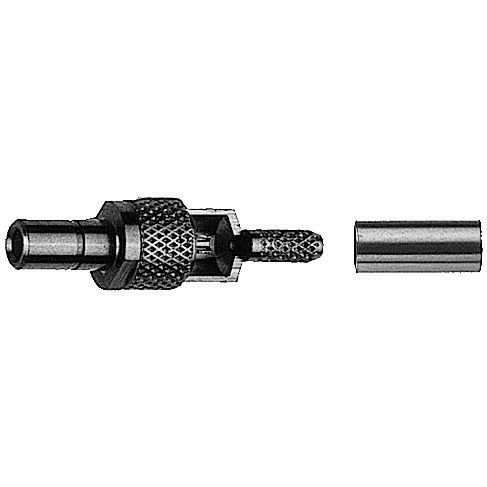

RFコネクター 100024915

SSMBストレート型圧着

SSMB ストレートプラグ圧着 G3 (RG-178B/U) 商品名 - SSMB Plg str sd/cr G3 Au ケーブルグループ; ケーブル - G3 (RG-178B/U) KX 21A RG-178B/U RG-196A/U 仕上げ - ゴールド アセンブリ - C2413 SSMBシリーズは、スナップカップリングを採用したコネクタで、周波数3GHzまでのアプリケーションに適しています。RG-316やRG-178のようなフレキシブルケーブル用のコネクタデザインが用意されています。スルーホールはんだ付けによるプリント基板への取り付けに対応したスタイルがあります。ケーブルとの接続は、はんだ付けと圧着で行います。小型のため、小型の計測器や通信機器に使用されています。 耐久性（嵌合サイクル）：標準タイプ - ≥ 100 耐久性（嵌合サイクル）：標準タイプMILタイプ - ≥ 500 挿入力 - 27 N以下 脱着力 - 最小4,5 N 材質：スプリングコンタクト - CuBe2 材質：ソリッドコンタクト部品-CuZn39Pb3 材質：圧着フェルール-Cu 材質：鋸歯状ロックワッシャー-CuSn6 材質：絶縁体-PTFE 仕上げ：内部導体-Cu1Ni2Au1.27 仕上げの外部導体：金（標準、下一桁...1） - Cu1Ni2Au0.8 仕上げの外部導体：MILゴールド（下一桁...2） - Cu1Ni2Au1.27 外部導体を仕上げる：仕上げ外部導体：プリント回路用タイプ（下一桁...7） - SnPb8 外部導体の仕上げ：仕上げ外部導体：テレアロイ（白銅）（下一桁...8） - CuSnZn3 外部導体を仕上げる：ニッケル（下一桁...9） - Cu2Ni5 その他の金属部分の仕上げ金（標準、下一桁...1） - Cu2Ni5Au0.2 その他の金属部分の仕上げMILゴールド（下一桁...2） - Cu1Ni2Au0.8 その他の金属部分を仕上げる：ニッケル（下一桁...9） - Cu2Ni5 IEC 60068に準拠した気候カテゴリー - 1 - 55/155/21
