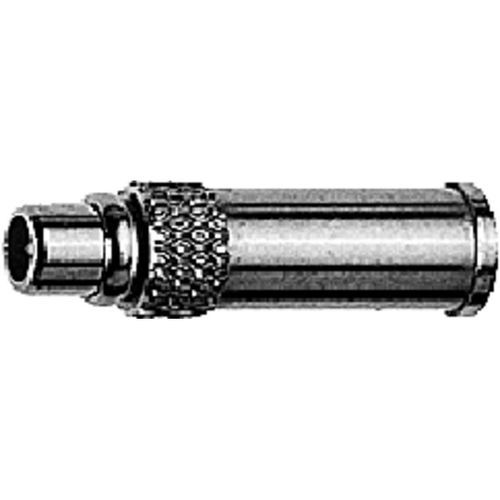

MMCX ストレートプラグ圧着
品名 - MMCX Plg str cr/cr G3
ケーブルグループ; ケーブル - G3 (RG-178B/U)
KX 21A
RG-178B/U
RG-196A/U
備考 - 圧着/クリンプ
アセンブリ - C2822
MMCXシリーズのマイクロミニチュアコネクタは、MCXの小型版で、スナップカップリングを利用しています。これらは、6GHzまでの使用に適しています。インピーダンスは50Ωに制御されています。フレキシブルケーブル、コンフォーマブルケーブル、セミリジッドケーブルに対応したコネクタデザインを用意しています。スルーホールはんだ付け、プレスフィット、表面実装技術(SMT)を使用してプリント回路基板に実装するためのスタイルが用意されています。このシリーズをケーブルに接続する際には、はんだ付けと圧着技術が使用されます。小型のため、小型の機器や個人用通信機器に使用することができます。
耐久性(マッティング) - ≥ 500
材質:スプリングコンタクト-CuBe2
仕上げ: 内部導体 - Ni2Au1.27
材質:外部導体-CuZn39Pb3
挿入力 - ≤ 18 N
仕上げ外部導体 - Ni2Au0.8
材質:その他の金属部分 - CuZn39Pb3
仕上げその他の金属部分 - Ni5Au0.2
抜け止め - 6 - 18 N
材質: 絶縁体 - PTFE
IEC 60068に準拠した気候カテゴリー - 1 - 55/155/21
接触抵抗 内部導体 - ≤ 5 mΩ
外部導体接触抵抗 - ≤ 2,5 mΩ
絶縁抵抗 - ≥ 1 GΩ
インピーダンス - 50 Ω
リターンロスストレート型 - ≧ 20 dB/6 GHz
リターンロス:アングル型 - ≧ 16.5 dB / 6 GHz
耐電圧 - 500 V/50 Hz
使用電圧 - 170V/50Hz
周波数範囲 - 6 GHzまで
規格 - EN 122340
---
