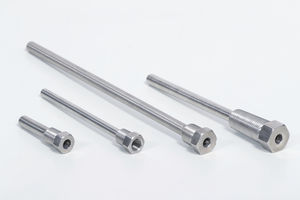

ねじ込みサーモウェル

ステンレススチール製温度センサー用

ヘリカルストレイクサーモウェルは、サーモウェルが流体の流れの中で良好に維持できる特別な設計機能を備えた、特別に構築されたサーモウェルです。 このサーモウェルの特別な特徴は、標準的な計算を使用して構築されたヘリカルリッジであり、これらのヘリカルリッジは、通常のサーモウェルと比較して90％まで振動を低減するサーモウェルに起因する流体内の渦形成を減少させます。このサーモウェルの構造は 標準ASME STS-1で提供されるパラメータに基づいています。 利点 > 渦流による影響を軽減 > 通常の構造と比較して 長寿命 > 同じ直径で長い挿入長さが可能 > サポートカラーは不要 > 振動の振幅を 90% 削減 > 簡単かつ迅速な取り付け > 高流量と小型ノズルサイズに適 した > 従来の方法よりも優れた応答時間 > サポートカラーの使用を排除 >> サーモウェル材料：SS 304/310/316、インコネル600、モネル400など >> サーモウェル外径：最小9.2mm >> サーモウェルID：最小3.2mm >> プロセス接続：要件（フランジ/ねじ/溶接）に従って >> 肉厚：最小3mm >> チップ厚さ：最小3mm >> サポートされていない長さ：63.5mm-600mm >> ヘリカル長さ：要件に従って。 >> ヘリカルストレイクの高さ:10％外径 (ASME規格に準拠) >> ヘリカルピッチ:5x外径 (ASME規格に準拠)。 >> ひずみ数:3 お互いから120°で。 >> ストレイク角度:58° (ASME規格に準拠)。 >> ストレイク構造:機械加工/ワイヤー溶接。
