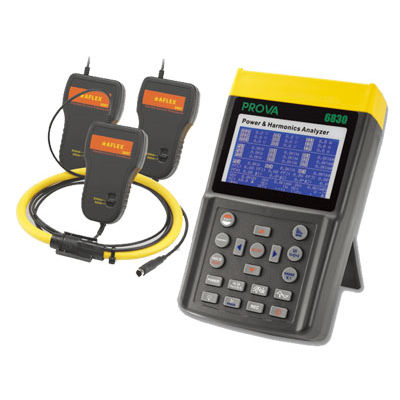

電気回路網用分析器 PROVA 6830A

電源電圧力率

- 3P4W、3P3W、1P2W、1P3Wの電力解析について - 真の実効値（V123、1123） - 有効電力（W、KW、MW、GW) - 皮相電力および無効電力（KVA、KVAR） - 力率（PF）、位相角（cIa） - エネルギー（WH、KWH、KVARH、PFH） - AC電流（0.04A〜6000A）および電圧測定。真の実効値、オートレンジ。 - 待機電力から工場の最大需要電力まで分析可能。 工場 - 35項目のパラメータを1画面に表示（3P4W) - CT（1〜600）およびPT（1〜3000）比率をプログラム可能 - 電圧と電流の重ね合わせ波形の表示 - 平均需要量（AD、単位：W、KW、MW） - 最大需要量（MD：KW、MW、KVA、MVA）、プログラマブル期間付き - 99次までの高調波解析 - 50個の高調波を1つのスクリーンに波形表示 - ピーク値付き波形の表示（1024サンプル/周期） - 全高調波歪み(THD-F)の分析 - 3相システムパラメータによるグラフィックフェイザーダイアグラム - 28個のトランジェントイベント（ライム＋サイクル）をプログラム可能な閾値（%）でキャプチャ - DIP、SWELL、OUTAGEはトランジェントイベントに含まれます。 - 3相電圧または電流のアンバランス率（VUR、IUR） - 3相電圧または電流の不平衡係数（dO％、d2％）。 - 計算されたニュートラルラインの不平衡電流（In) - プログラム可能なインターバル付き512Kメモリ（サンプリング時間：2～3000秒。 3P4Wシステムで17,000レコード) - コマンドによる波形、パワーパラメータ、ハーモニクスの出力 - バックライト付き大型ドットマトリクスLCDディスプレイ - 光絶縁型RS-232C-USBインタフェースによるPCとの連携ソフトウェア - データロギング用のタイマーとカレンダーを内蔵
