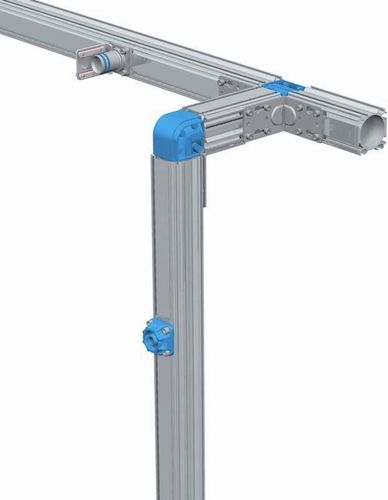

圧縮空気用パイプ HBS series

ガス用窒素用アルミニウム

このユニークなシステムの大きな革新性は、圧縮空気やその他の流体を加圧した状態でラインを追加する方法と手段にある。このシステムは、主に押出アルミニウム棒で構成されており、外側の長方形の部分にはティースロットがあり、内側の穴は大きな寸法で、かなりの流量の圧縮空気を運ぶことができるようになっています。 ストレートジョイント、Tジョイント、Lジョイントの豊富なバリエーションで、あらゆる長さ、形状のエアラインに対応します。この装置を完成させるために、様々な寸法と形状のアウトレットプレートを多数用意しています。テセオのモジュラーアルミニウムパイプワークシステムは、Oリングシールにより漏れがありません。 以下のような利点があります。 -迅速な設置が可能です。 -アウトレットを追加で素早く設置できる。 -変更、分岐の追加が容易。 -内面、外面ともにクリーンで滑らかな表面。 -一体型モジュールシステム 技術的特徴 -アルミニウム押し出し材。合金 EN AW-6060 UNI EN 573-3:1996 -国際的な呼称です。ANSI 6060 - DIN1748/1: AlMgSi 0,5 BS 6060 -化学組成Si: 0,45 - Mg:0,45 - Fe: 0,3 -熱処理を行う。エージング T5 o T6 -表面処理（ご要望に応じて）：化学的銀陽極酸化処理 -比重、密度Kg/dm³ 2,71 -電気伝導率: % IACS 53 -熱伝導率:W/m-K 200 -スペックヒートJ/Kg-K 96 -Chaleur spécifique:J/Kg-K 96 膨張係数：mm/m ℃ 0,024 -最大牽引力Kg/mm² 24 -破裂荷重Kg/mm² 20 -弾性率：Kg/mm² 6.700 -降伏強度 Kg/mm² 20 -弾性係数Kg/mm² 6.700 -ブリネル硬度HB 70÷80 -溶融範囲°C 600-650 -O-リングの材質。NBR 70 -ねじ材質：鋼材 8.8級 -スクリュー駆動トルクNm 10÷13,5 (90÷120 インチ・ポンド)
