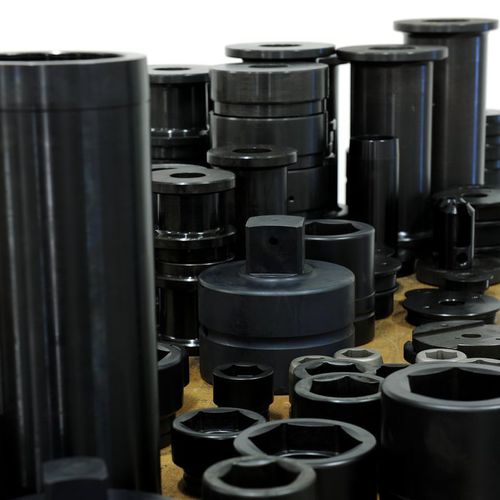

ねじ式インサート 251

スチール製円形六角形

ネジ、ボルト、ナットの試験には、試験片が正しく配置されていることを確認するためと、マルチコンポーネントセンサーに力が適切に伝達されるようにするために、インサートが必要です。 インサートにはさまざまなバージョンがあります： -バージョンA：ヘッドマットとして内ねじとカウンタープーリーを備えた管状ボディ。 -バージョンB：六角ナット用の六角ソケットとヘッドマットとしてのカウンタープーリーを備えた管状体 -Cバージョン：標準ソケット用角型ホルダー（リテーナー）付きチューブボディ ご要望に応じて、ヘッドマットにウェアリングストリップ用リテーナーを成形することができます。ウェアリングストリップを使用することで、各試験で、元の適用材料から新しい未使用のヘッド下領域を確保することができます。その他の部品はすべて、焼入れ（HRC 60）工具鋼から製造される。ねじのサイズにより、異なるインサート・サイズが必要である。 - バージョンA - 測定ヘッド全体をネジで接続します。シンプルな工具ですが、短いファスナーには不向きです。試験片の交換が素早く簡単。 - バージョンB - ボルトの頭部またはナットを固定するための六角クランプスリーブ。直径の3倍から始まるボルトの長さに適しています。精巧なクランピングスリーブは、1つの固定タイプとサイズにのみ使用。極めて迅速で簡単な操作。そのため、試料の大量ロットに適しています。 - バージョンC - マルチパーツで非常にフレキシブルなバージョン。ナットまたはボルトの頭部は、一般的なソケットによって角形に固定されます。そのため、様々なボルトの頭部や形状に対応でき、必要な主工具は試験片の寸法ごとに1つだけです。異なるボルトサイズに対応するソケットが必要なだけなので、コスト効率が良い。
