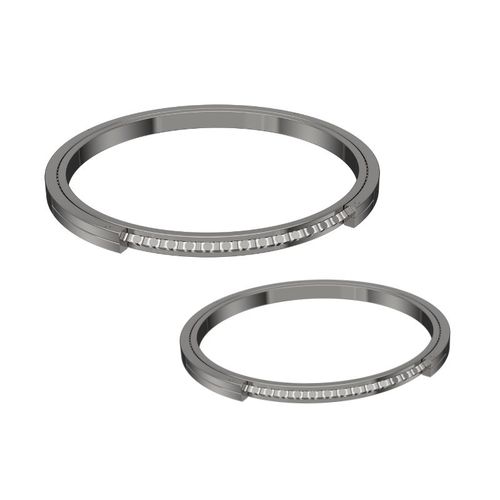

クロスローラー軸受 RA series
円筒ころ垂直方向軸方向

クロスローラー軸受
クロスローラー軸受
クロスローラー軸受
お気に入りに追加する
商品比較に追加する


特徴

回転部品
円筒ころ, クロスローラー
構造
垂直方向, 軸方向
素材
スチール製
その他の特徴
高精度
内径

最大: 800 mm
(31.5 in)

最少: 30 mm
(1.18 in)

外部の直径

最大: 1,030 mm
(40.55 in)

最少: 55 mm
(2.17 in)

最大: 100 mm
(3.937 in)

最少: 10 mm
(0.394 in)

詳細

クロスローラー軸受には、内輪や外輪を2つに分割した構造、内輪と外輪を一体化した剛性の高い構造など、さまざまな構造があります。二股に分かれた構造は、工場でボルトやリベットで固定され、輸送や取り付けの際に分離しないようになっています。ローラーが十字に配置されているため、1組の「クロスローラーリング」だけで全方向の荷重に耐えることができ、剛性は従来比3~4倍となる。同時に、クロスローラリングの内輪または外輪が2つの構造に分かれているため、軸受隙間の調整が可能であり、予圧を加えても高精度の回転運動が得られます。さらに、その特殊な構造から、通常、産業用ロボットの関節用軸受として使用されています。THB-bearingsはプロのクロスローラーベアリングサプライヤーとして、自社でクロスローラーベアリング工場を持ち、製品の品質を保証しています。私たちは、クロス円筒ころ軸受とクロス円すいころ軸受を含む2種類のクロスローラーベアリングを高品質で提供することができます。下記より詳細をご確認ください。 RAタイプ(外側のセミリング2個と超薄肉の内輪を持つタイプ) RAシリーズの外輪は2つのセミリングを持ち、内輪はそれぞれ一体型となっています。リングは限界に近い薄さなので、機構の重量を効果的に軽減することができます。ベアリングシートとサイドコンプレッションフランジの両方を軽量化することができます。このシリーズは、ロボットの手の回転関節に最も適しています。

---
