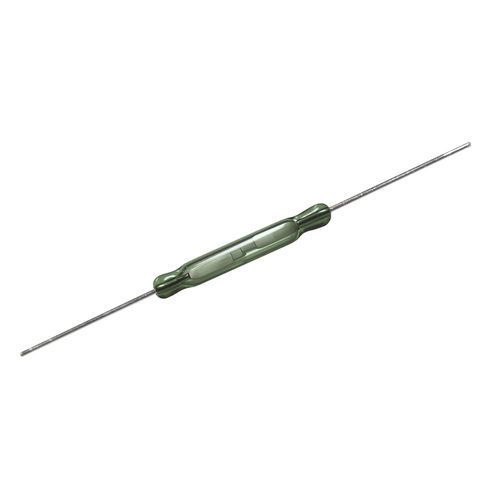

単極リードスイッチ RI-07 series

スイッチング

ピコ型ドライリードスイッチ。単極単投(SPST)タイプで、常開接点を持ち、2枚の磁気作動リードを内蔵しています。 スイッチはダブルエンドタイプで、電磁石、永久磁石、またはその両方の組み合わせで作動します。リレー、センサ、パルスカウンタ、または同様の装置での使用を目的としています。 特徴 理想的な汎用リードリレーおよびセンサー コンタクト層：金ルテニウム 優れたガラス金属シールとブレードアライメント RoHS対応 AT-カスタマイズ／フォーミングリード 標準モデルの他、以下のオプションによるカスタマイズ品も供給可能： - お客様の仕様に合わせた動作範囲とリリース範囲 - クロップリードおよび/またはパフォーマンスリード コイル すべての特性はフィリップス標準コイルを使用して測定されています。フィリップス標準コイルの定義については、本カタログのリードスイッチ技術・応用情報セクションの「アプリケーションノート」を参照してください。 寿命と信頼性 以下に示す寿命データは、RI-07シリーズ各タイプの公表最大動作値の1.25倍でコイルに通電した場合に有効です。 無負荷状態（動作周波数：100Hz） 寿命：最低108回動作、故障率10-9以下、信頼度90％。 接触抵抗 > 1Ω（2ms 後 解除時間＞2ms（ラッチングまたは接点固着）。 負荷条件（抵抗負荷：5V、100mA、動作周波数：125Hz 寿命：最低107回動作、信頼度90%で故障率10-8以下。 2.5ms後の接触抵抗>1Ω
