可視化ソフトウェア Inspect

追跡用デジタル断層撮影用調整用

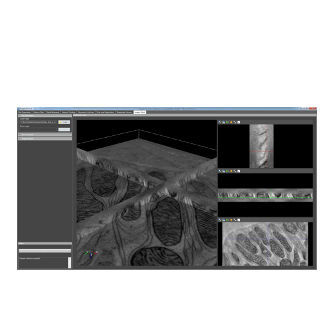

Thermo Scientific Inspect 3Dソフトウェアは、断層画像シリーズ（透過型電子顕微鏡または走査型透過型電子顕微鏡、TEMまたはSTEMで得られた画像）とエネルギー分散型X線分光法（EDS）マップのアライメントを行い、データの3D再構築を行うユーザーフレンドリーなソリューションです。Inspect 3Dソフトウェアは、基本的な可視化機能も備えています。サーモ・サイエンティフィックのすべてのTEM、STEM、EDSトモグラフィソフトウェアは、インスペクト3Dソフトウェアと完全な互換性があります。 インスペクト3Dソフトウェアは、画像の相互相関に基づく粗いX-Yアライメントから開始します。自動化されたビードトラッキングまたはパッチトラッキング手順により、アライメントをさらに精密化できます。ビーズトラッキングは、各画像の回転や倍率の変化を補正しながら、傾斜シリーズを通して試料上の複数の丸い粒子をトレースします。パッチトラッキングは、チルトシリーズを通して画像の複数の領域をトレースし、結果を結合します。 Inspect 3D Softwareは、3Dボリューム再構成のための2つの古典的なアルゴリズム、加重逆投影法（WBP）と同時反復再構成法（SIRT）を提供します。さらに、Inspect 3D Softwareは、HAADF-EDSバイモーダルトモグラフィー（HEBT）と呼ばれる、STEMファイルとEDSファイルの同時処理による簡単なEDSトモグラフィ再構成を提供し、元素再構成を強化します。 Inspect 3Dソフトウェアで提供される反復再構成技術には、次のようなものがあります； - 共役勾配最小二乗法（CGLS） - SIRT再構成と比較して伸長アーチファクトが大幅に低減される期待値最大化（EM） - 同時代数再構成法（SART）
