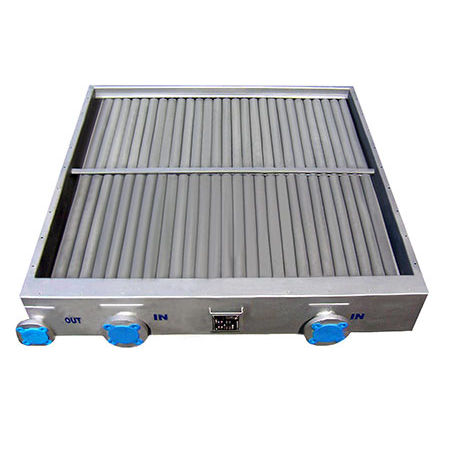

スチーム交換コイル VC

この蒸気コイルは、氷点下の気温を想定して設計されており、ドレンの凍結によるコスト増を防ぐことができます。これは、外側のフィンチューブの中に、より短いオープンエンドの分配管を挿入することで、環状のクリアランスを流れるドレンを、分配管で凝縮した蒸気で保温するというコンセプトです。分配管を傾斜させているのは、ドレンの重力による流れを促進するためです。そのため、タイプVCの蒸気コイルは、入口と出口の接続部が必ずコイルの同一箇所にあります。設置方法は水平または垂直です。このタイプの蒸気コイルは、過熱された蒸気を使用する場合にも最適です。
