圧力試験用ベンチ BOT-2CV/2000
漏れ自動手動

圧力試験用ベンチ
圧力試験用ベンチ
お気に入りに追加する
商品比較に追加する


特徴

試験の種類
圧力, 漏れ
操作方法
自動, 手動, PLC制御, PCにより制御可能
試験製品
パイプ用
部門
産業用
技術
油圧式, 空気圧式, 電動油圧
設定
横型

詳細

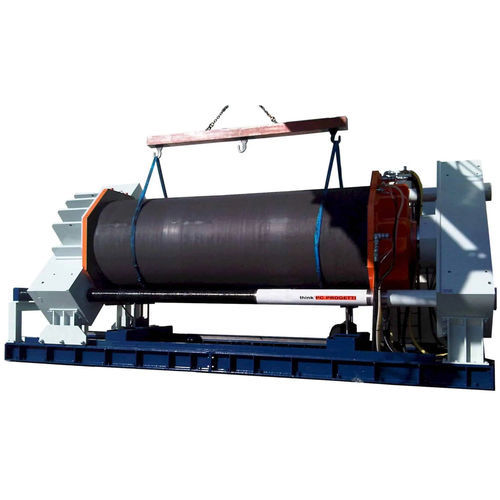

クランピングスタイルNr.3「インナー/アウターシール」または「プロポーショナルプレス」のパイプ用テストリグ。 リアクション・ブリッジは、最大パイプ長を設定できるセクター・コラムで接続されています。 左側のリアクション・ブリッジは、下記の技術表に記載されているように、幅広いパイプ長さの測定に対応するため、コラムの全長で走行することができます。 パイプの装填は上部からクレーンで行われ、Nr.2の油圧 "V "字型リフターが試験期間中パイプを支え、シールヘッド上のアライメントをセンタリングします。 地下には蒸発制限装置付きの水容器があります。 45°のカラム方向は、反応カラムを乗り越えるためのリフティングの高さを低くし、ローディング手順を容易にします。 テストベンチは基礎工事の必要がありません。 リグはSKAクラスの加圧スキッドで制御され、最大2000L/分の注水が可能です。 反力:2000トン クランプ方式:タイプ3-複合クランプ 最大パイプ長:5400mm 最小パイプ長:750mm コラム内クリアランス:2710mm 最大パイプ径 : 2600mm 許容楕円誤差 : 0,5% 高さ:2530mm 地下水容器:3000リットル 電気供給 : 3PH + T380V@50Hz, 12KW 寸法 : 10500(L) x 3500(P) x 4300(H)

---
