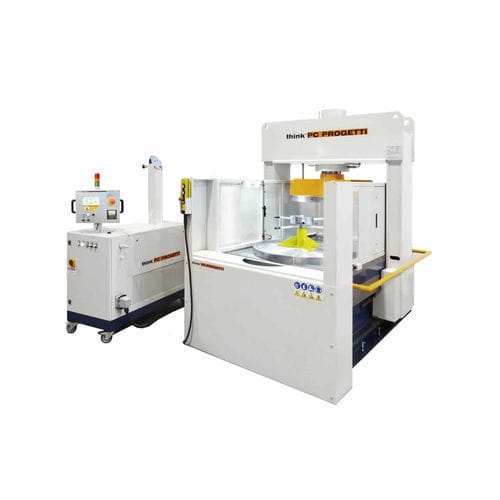

モバイルブリッジ
比例プレスクランプ
バルブ内部の水圧に応じてプレス力が自動的に制御され、結果的な負荷は最小に抑えられます。
可動式の上部サイドブリッジは、バルブの垂直荷重を可能にし、ダブル作業スタンドの可能性もあります。
地下には水容器があり、オプションで外部水容器を追加することもできる。
上側のリアクション構造としてオープンキャッスルを使用することで、ユーザーはテスト中にバルブシートの目視検査を行うことができます。
リグの3面は装甲鋼鉄で保護されている。
前面は可動式垂直スライドゲート(オプション)で閉じることができます。
リグはSKA-100加圧スキッドで制御されます。
反力 : 200 TON (10%最小プレスクランプ) (作業限界表参照)
バルブの長さ 最大:450 mm
最小バルブ長さ : 50mm
コラム内クリアランス:1290mm
ローディング高さ : 850mm
橋の支柱:1100mm
地下水容器 : 200リットル
ターミネーションRF, RTJ
クランピングスタイル : タイプ1 - プロポーショナル・プレス・クランピング
クランプ力コントロール:10%-100%間隔で自動、テスト中のバルブ内部の静水圧に比例。
ウォータージェットに対する保護 : 装甲スチール3面+可動式フロントドア
寸法(メカ):1730 (L) x 2450 (P) x 2380 (H)
---
