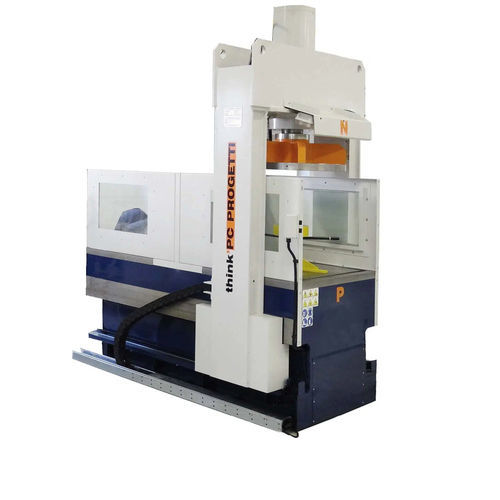

圧力試験用ベンチ BV-PMC/100-2P

漏れ自動PCにより制御可能

移動式ブリッジ 比例プレスクランプ 制御されたプレスクランプを備えた垂直試験装置。プレス力はバルブ内部の水圧に応じて自動的に制御され、結果的な負荷は最小限に抑えられます。 可動式の上部サイドブリッジは、バルブの垂直荷重を可能にし、ダブル作業スタンドの可能性もあります。 地下には水容器があり、オプションで外部水容器を追加することもできる。 上側のリアクション構造としてオープンキャッスルを使用することで、ユーザーはテスト中にバルブシートの目視検査を行うことができます。 リグはSKA-100加圧スキッドで制御されます。 反力 : 100 TON (最小10%プレスクランプ) (作業限界表参照) 作業スタンド : 2 バルブの長さ 最大 650 mm 最小バルブ長さ : 150 mm コラム内径 : 800 mm ローディング高さ : 750 mm ブリッジストロークの長さ：900 mm 地下水容器 : 220 リットル ターミネーション : BW, SW, RF, RJ クランピングスタイル : タイプ1 - プロポーショナル・プレスクランピング クランプ力コントロール： 10～100% 間隔で自動、テスト中のバルブ内部の静水圧に比例 寸法（機械）：1360 (L) x 2842 (P) x 2770 (H) mm
