モバイルブリッジ
複合クランプ

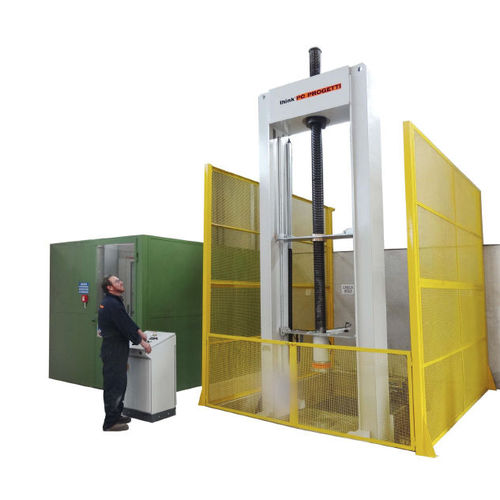

インナーラジアルシールと比例式プレスクランプを組み合わせたクランプスタイルの垂直テストリグです。
上部サイドスクリューにより、バルブ本体への外力が完全に排除され、油圧シリンダーにより比例制御の有無にかかわらずプレスクランプが可能です。
この特権により、最も広範な国際試験規格に準拠しています。
上部サイドブリッジは、バルブの垂直ロードを可能にし、ダブル作業スタンドの可能性もあります。
地下には水容器があり、オプションで外部水容器を追加することもできます。
リグはSKAクラスの加圧スキッドで制御されます。
リアクションフォース:100トン(最小プレスクランプ10)
WORKIGスタンド:1台(ご要望に応じて2台)
最大長さ:3500 mm
最小長さ : 200 mm
コラム内クリアランス : 1300 mm
ローディングハイト : 700 mm
ブリッジストローク:900 mm
地下タンク : 250 リットル前後
ターミネーションRF, RJ, BW, SW
クランピングスタイル : タイプ3 - ボアプラグ & プロポーショナル・プレス・クランピング
寸法 : 1740 (L) x 2090 (D) x 5300/8500 (H)
---
