爪クランプと全周囲フェアリングシステム

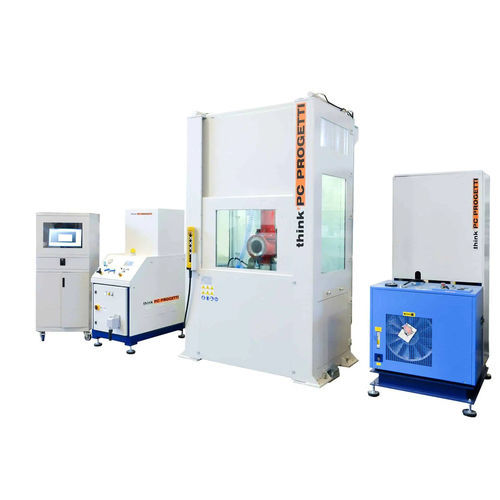

爪クランプ付き試験装置。
RFまたはRTJバルブのテストを実際の作業条件で実施できます。
クランピングは油圧式オン/オフタイプです。
この特長はPSVバルブやフローバルブに適しています。
爪の自動センタリングと傾斜は、油圧または空気圧で制御されます(オプション)。
地下には試験液用の容器があり、追加の容器も用意されています。
全周囲の防弾保護フェアリング(ルーフを含む)により、オペレーターの安全性は最高レベルです。
標準的な加圧スキッドで制御できます。SKMM-100-Gas.
反力:90トン(作業限界表参照)
フランジ最大径: 530 / 650 / 860mm
フランジ最小径:150mm
シート・リフト・メジャーのコンタクト・レス:0~150 mm ± 0.15
フランジ厚さ最大:140 mm
ローディング高さ : 1200 mm
傾斜角度 : 固定 (傾斜不可)
地下水容器 : 200 リットル
ターミネーションRF, RJ
クランプタイプ : タイプ5 - 爪付き油圧シリンダー
クランプ力コントロール : オン/オフタイプ, 範囲 5.
参照規格 : ISO, api, asme, astm
寸法(メカ):1465(L) x 2100(D) x 1900(H)
---
